2D-Modell
Ein 2D-Modell besteht aus Geometrieelementen der Ebene. Diese können linien- oder flächenorientiert sein. Bei der Definition dieser Elemente gehen Sie dabei im Prinzip ähnlich vor wie bei der früheren Arbeit am Zeichenbrett. HiCAD unterstützt Sie dabei bei Bedarf mit der Skizziertechnik, einem Schnellzeichnungsmodus für Geometrieelemente.

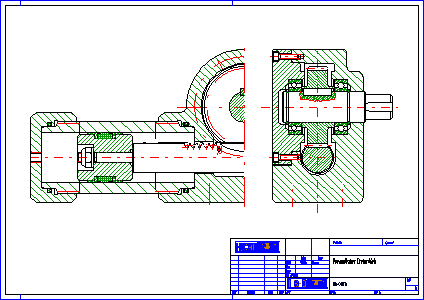

HiCAD 2D-Modell eines pneumatischen Antriebs
HiCAD 2D-Geometrieelemente - auch Linienelemente genannt - sind:
- Punkte und isolierte Punkte,
- Streckenzüge, Kreise und Kreisbögen,
- Kegelschnitte, d. h. Ellipsen, Hyperbeln, Parabeln,
- Bruchlinien und Freihandlinien,
- durch Vektorgleichungen bestimmte Kurven.
3D-Modell
Das 3D-Modell unterscheidet sich vom 2D-Modell durch zwei wesentliche Merkmale:
- Punkte werden durch ihre x-, y- und z-Koordinate definiert.
- Flächen werden zu einem Volumen zusammengefasst.
Dadurch ist im 3D-Modell jeder Punkt exakt beschrieben, und geometrisch inkonsistente Modelle sind in der Regel nicht möglich. 3D-CAD-Systeme ermöglichen damit die realitätsnahe Konstruktion von Bauteilen. Darüber hinaus erlaubt die im Vergleich zum 2D-Modell qualitativ höherwertige Geometriebeschreibung eine vielfältige Nutzung und Weiterverarbeitung des Modells im gesamten Produktionsprozess. Das 3D-Modell lässt sich durch optimale Ausleuchtung und die Vergabe von Materialeigenschaften fotorealistisch rendern und so weitaus anschaulicher und werbewirksamer präsentieren als eine 2D-Zeichnung. Das Spektrum reicht vom einfachen Rendern bis hin zu Filmen mit Kamerafahrten und animierten Bewegungsabläufen - ideal für Präsentationen auf Messen oder beim Kunden.
Schattiertes und Gerendertes Modell
Bei der HiCAD 3D-Konstruktion werden alle Teile als B-Rep-Modelle (Boundary Representation) beschrieben, d. h. ein Volumen durch Randflächen, eine Fläche durch Kanten und eine Kante durch Raumpunkte. Die Elemente Fläche, Kante und Punkt können auch unabhängig von einem Volumen generiert werden.
Die untersten organisatorischen Einheiten eines HiCAD 3D-Modells sind damit:
- 3D-Punkte und isolierte Punkte,
- Kanten,
- Flächen und
- Volumenkörper (Solids).
Analytisches Modell oder Polyedermodell?
