Bauteile mit unveränderlicher Farbe

Die Farbe von Bauteilen, die einer Rohrleitung hinzugefügt werden, hängt von den Anlagenbau-Einstellungen für den Bauteileinbau ab. Ist dort die Checkbox Farbe der Rohrleitung übernehmen aktiv, dann erhält das Bauteil die aktuelle Farbe der Rohrleitung, genauer gesagt des Teils ~parts der Rohrleitung. Ist die Checkbox inaktiv, dann erhält das Bauteil die aktuell in HiCAD eingestellte Flächenfarbe.

Manchmal ist es aber - insbesondere bei aufwändigen Bauteilen - wünschenswert, wenn diese ihre ursprünglichen Farben beim Einbau beibehielten. Beispielsweise könnten bei aufwändigen Armaturen die unterschiedlichen Bereiche gemäß ihrer Funktion eingefärbt worden sein.

Um derartige Teile entsprechend zu kennzeichnen, steht ein zusätzliches Teile-Attribut zur Verfügung, das festlegt, ob ein Bauteil beim Einbau umgefärbt werden darf:

Attributbenennung	Attributname HiCAD	Attributname HELiOS
Teil darf nicht umgefärbt werden	FIXCOL	FIXED_COLOR

Damit dieses Attribut für die verschiedenen Bauteilarten zur Verfügung steht, muss die zu einer Bauteilart gehörende Datei nnnnnnn.CatSearchAtt.txt im HiCAD Unterverzeichnis PlantParts\CatSearch um die Zeile

S:FIXED_COLOR

erweitert werden. nnnnnnn ist dabei die Bauteilartkennung.

Für die folgenden Bauteilarten ist dies bereits ISD-seitig voreingestellt:

Bauteilart
Dreiwege-Armatur	4300010.CatSearchAtt.txt
Eck-Armatur	4200010.CatSearchAtt.txt
Vierwege-Armatur	4400010.CatSearchAtt.txt
Armatur	4100010.CatSearchAtt.txt
Rohrhalterung	5810010.CatSearchAtt.txt
Sonstiges Rohrteil	5900010.CatSearchAtt.txt
MSR-Bauteil	5920010.CatSearchAtt.txt



Wollen Sie beispielsweise auch für Sattelstutzen dieses Attribut nutzen, dann müssen Sie die Datei 6110010.CatSearchAtt.txt entsprechend anpassen.

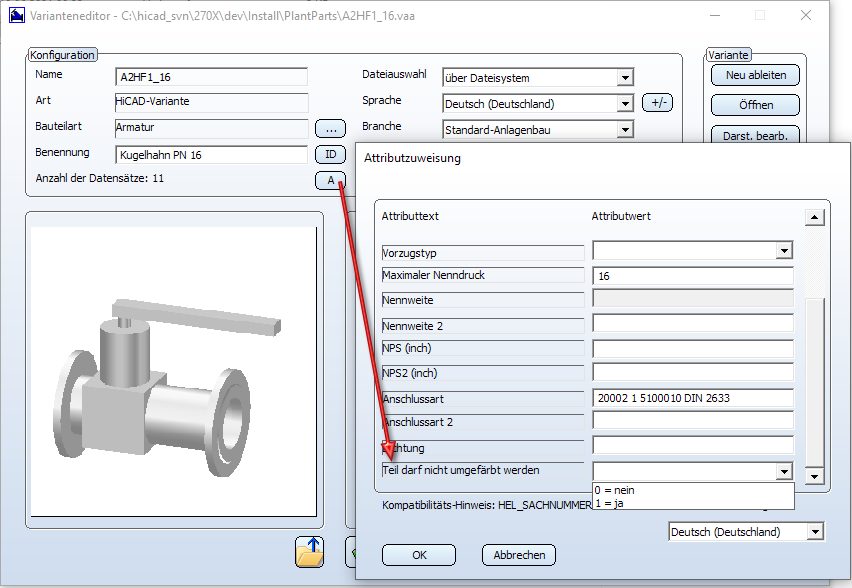

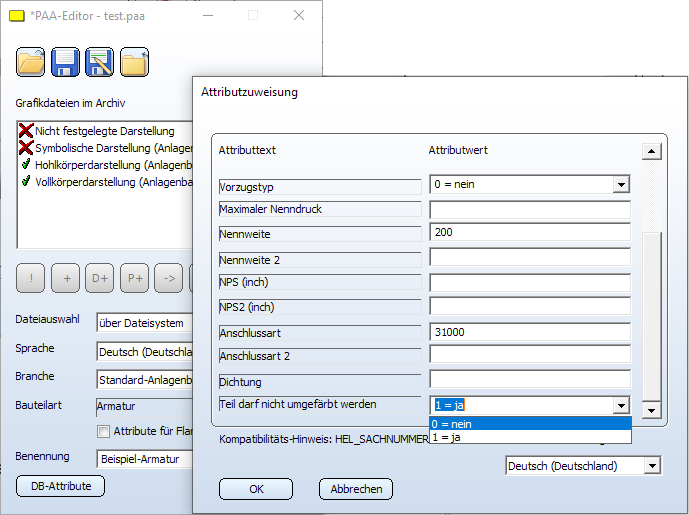

Das Attribut lässt sich Bauteilen im Varianteneditor und im PAA-Editor zuweisen.

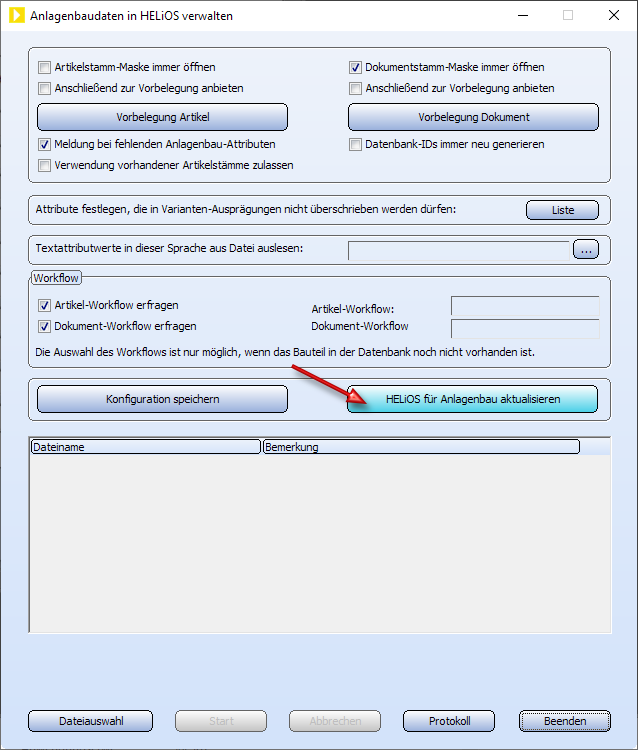

Damit dieses Attribut auch in Ihrer HELiOS-Datenbank zur Verfügung steht, müssen Sie zuvor HELiOS für den Anlagenbau aktualisieren.



Beachten Sie:



Das Attribut gilt nur für den Einbau von Bauteilen. Bei einer nachträglichen Änderung der Rohrleitungsfarbe wird auch die Farbe der zur Rohrleitung hinzugefügten Bauteile geändert.
