Simulationsbeispiele - Fließband

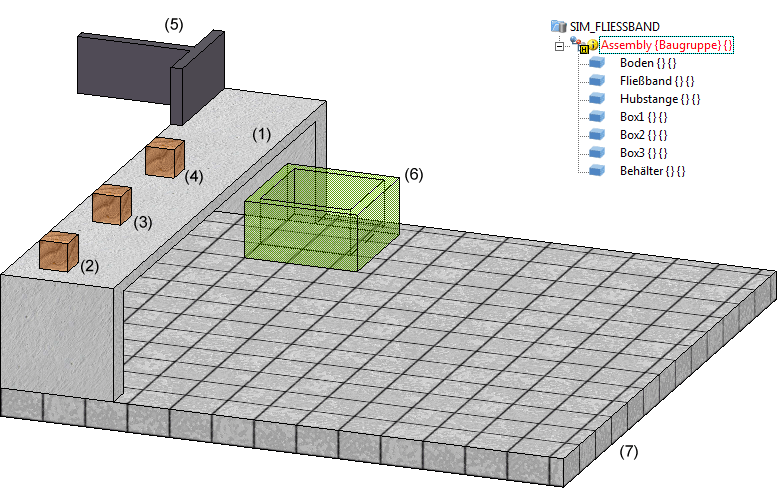

In diesem Beispiel soll die abgebildete Konstruktion verwendet werden.

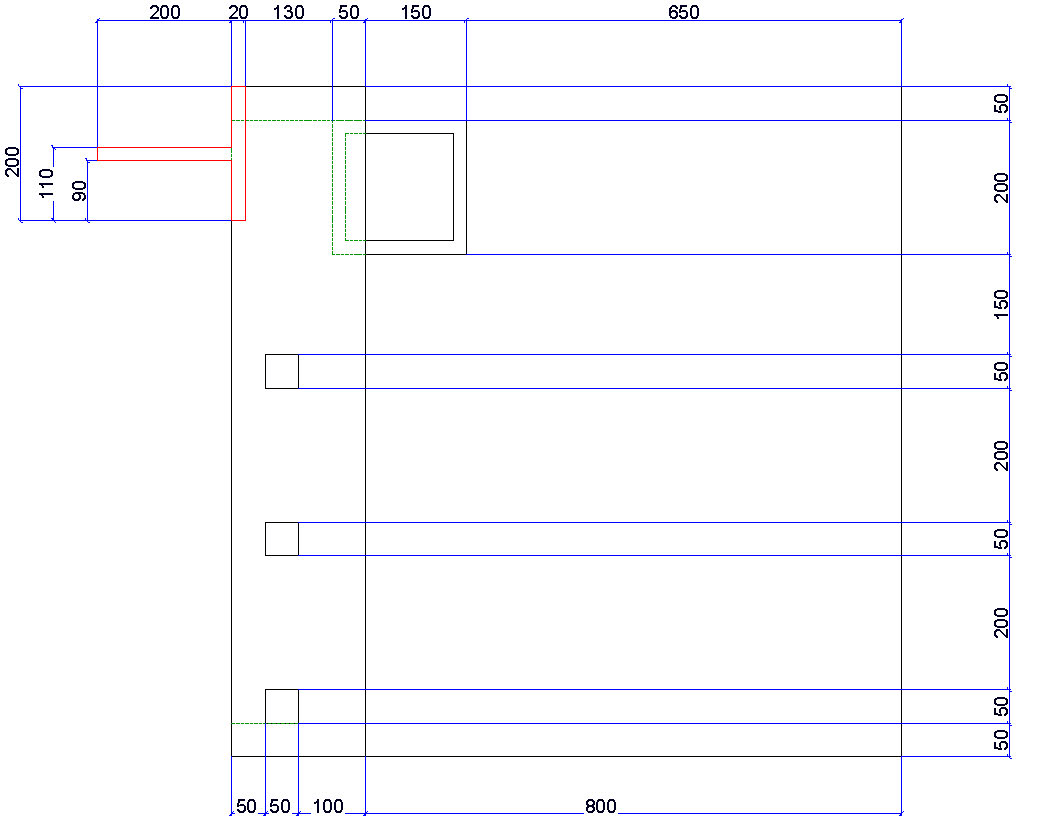

Zeichnung mit Bemaßung
Die drei Boxen sollen nun über das Fließband laufen und dann durch die Hubstange in den Behälter geschoben werden.
Diese Simulation erreichen wir durch eine physikalische Simulation:
- Verschiebungsmotoren für die Bewegung der Hubstange
- Fließband für den Transport der Boxen
Allerdings kommt man hier nicht ohne HCM-Bedingungen aus, da sich sonst die Teile unkontrolliert bewegen würden.

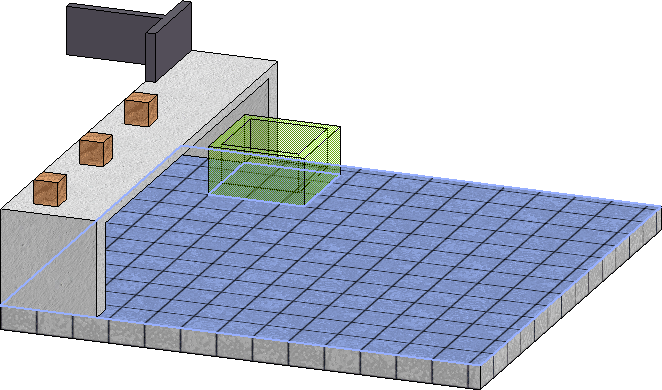

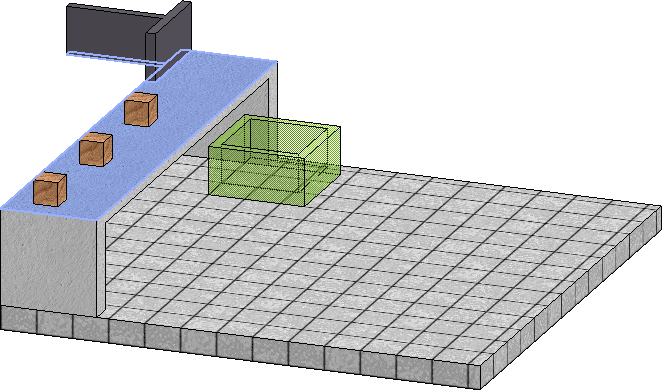

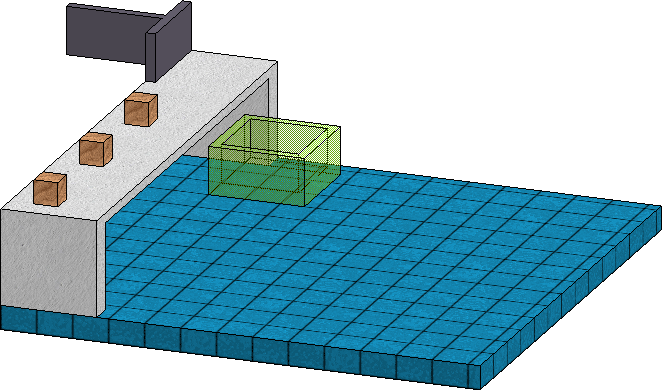

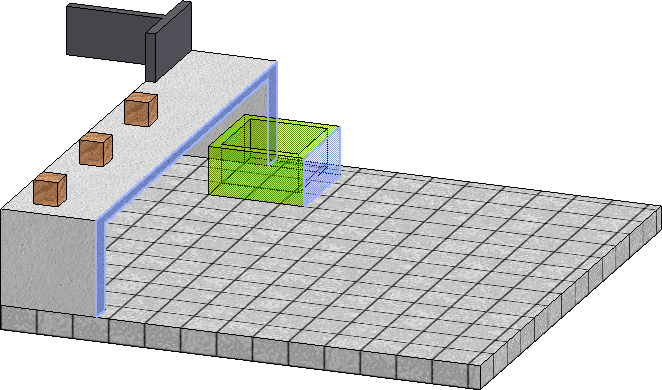

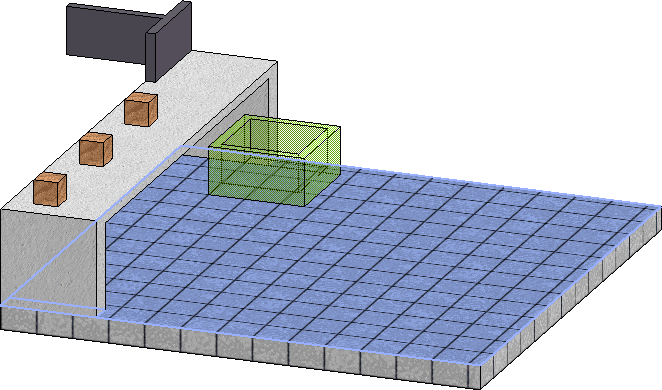

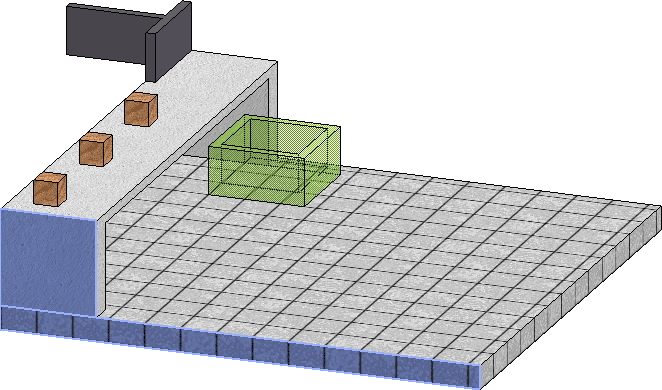

In unserem Beispiel sind daher der Baugruppe die folgenden HCM Bedingungen zugeordnet:
|
(1) Gleichlage |
(2) Gleichlage |
(3) Gleichlage |
|
|
|
|
|
(4) Gleichlage |
(5) Gleichlage |
(6) Gleichlage |
|
|
|
|
|
(7) Gleichlage |
(8) Abstand |
Fixierung |
|
|
|
|
Die Simulation:
Schritt 1: Anlegen der Simulation
- Aktivierung der Baugruppe
- Aufruf der Funktion NeueSimulation
- Simulationsmodus Physikalische Simulation
- Dauer der Simulation 20
- Deaktivieren der Ansichtssteuerung durch RMT auf
Ansichssteuerung und Wahl von
Ansichtssteuerung deaktivieren
Schritt 2: Definition der Motoren für die Hubstange
Die Hubstange muss sich vor und zurück bewegen, um die Boxen verschieben zu können. Das heißt, es werden zwei Verschiebungsmotoren benötigt - einer für die Vorwärts- und einer für die Rückwärtsbewegung.

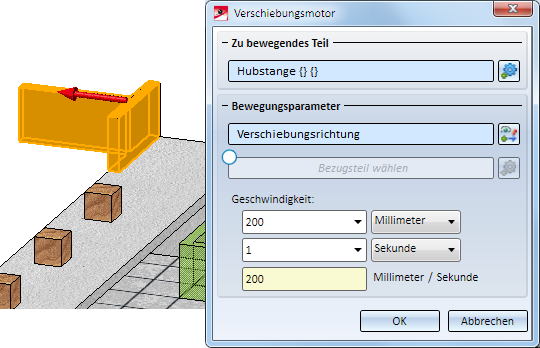

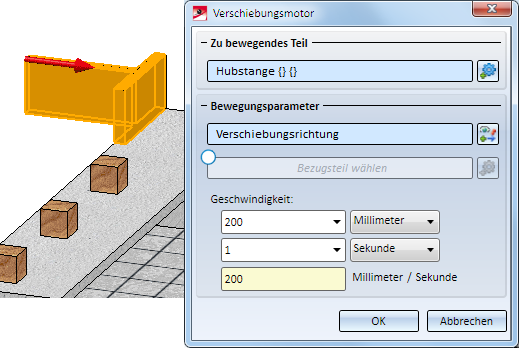

- Aufruf der Funktion Verschiebungsmotor
(Vorwärtsbewegung)
Zu bewegendes Teil ist die Hubstange: Klick auf
und Identifizierung der Hubstange im ICN oder in der Konstruktion
Definition der Verschieberichtung durch Klick auf
und Auswahl der Kante (siehe Abbildung)
Geschwindigkeit: 200 mm/s
- Aufruf der Funktion Verschiebungsmotor (Rückwärtsbewegung)
Schritt 3: Fließband definieren
Nun muss das Fließband für die Simulation definiert werden.

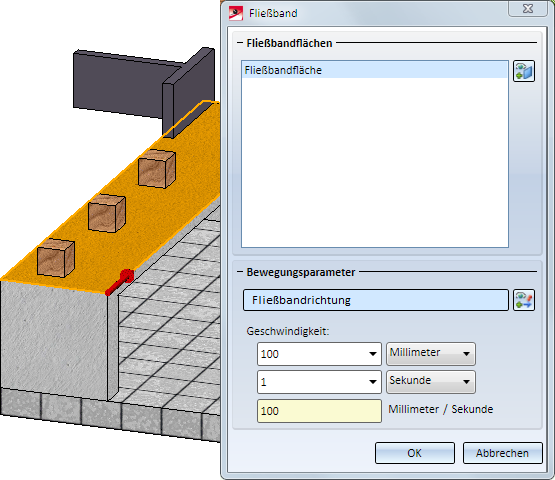

- Auswahl der Funktion Fließband
Fließbandfläche ist die Deckfläche des Teils Fließband: Klick auf
und Identifizierung der Fläche
Definition der Fließbandrichtung durch Klick auf und Auswahl der Kante (siehe Abbildung)
Geschwindigkeit: 100 mm/s

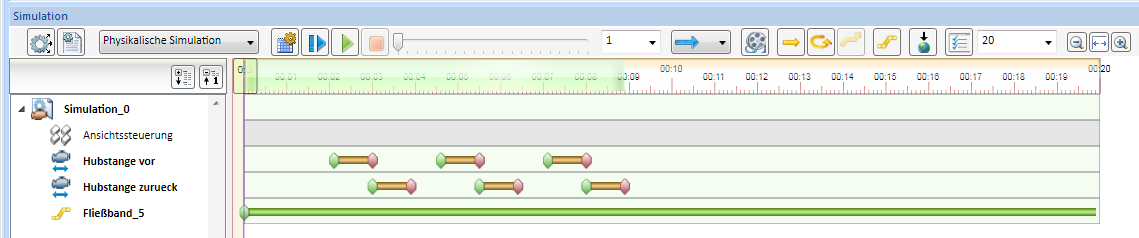

Schritt 4: Zeitintervalle festlegen
Nun müssen noch die Zeitintervalle für die Motoren und das Fließband festgelegt werden. Das Fließband soll sich ohne Unterbrechung bewegen.
Die Motoren für die Hubstange müssen sich in Intervallen bewegen, da die Hubstange sich beispielsweise erst dann wieder nach vorne bewegen darf, wenn das Fließband die nächste Box entsprechend transportiert hat. Da drei Boxen zu bewegen sind, werden für die Motoren je 3 Zeitintervalle benötigt.
Schritt 5: Berechnung der Simulation
- Die Simulation kann nun mit der Funktion
berechnet werden.
Film der Simulation
