Simulationsbeispiele - Verschiebungs- und Drehungsmotor

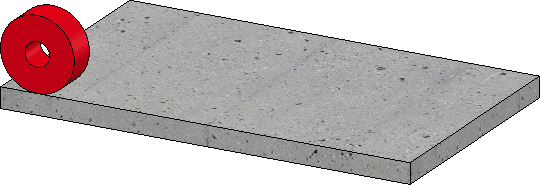

Verwendet wird eine Baugruppe, die aus den abgebildeten Bauteilen besteht. Die Teile sind hier nicht mit HCM-Bedingungen verknüpft.
- Anlegen einer neuen Simulation
- Deaktivieren der Ansichtssteuerung durch RMT auf
Ansichtssteuerung und Wahl von
Ansichtssteuerung deaktivieren
- Aufruf der Funktion Verschiebungsmotor
(zu bewegendes Bauteil ist der Zylinder, Richtung: untere Kante der Platte, Geschwindigkeit 20 mm/sec.) - Aufruf der Funktion Drehungsmotor
(Zu bewegendes Bauteil ist der Zylinder, Drehachse ist die Kante vom Zentrum der vorderen Fläche zum Zentrum der hinteren Fläche, Geschwindigkeit: 10 mm/sec)
- Maximale Simulationszeit: 7 sec.
- Zeitintervall für beide Motoren: 0 - 4.5 sec
- Berechnen der Simulation
Film der Simulation
