Flächen generieren
Mit dieser Funktion generieren Sie Flächen. Auf diese Weise lassen sich Flächen- und Kantenzugteile wieder in Solids umwandeln.
Das
aktive Teil darf kein Solid, d. h. nicht vom Bauteiltyp 5 sein.
Folgende Möglichkeiten werden zur Auswahl angeboten:
- Interaktive Identifizierung
Sie identifizieren zwei aufeinander folgende Kanten der gewünschten Fläche. HiCAD sucht automatisch die nächste Folgekante und bietet diese zur Übernahme an.
Ist eine geschlossene Fläche definiert, können Sie weitere Flächenränder auswählen oder die Identifizierung mit der rechten Maustaste beenden.
- Einseitig
gebundene Zyklen
Im Unterschied zu den vorher beschriebenen Möglichkeiten der Flächengenerierung können Sie mit dieser Funktion Deckflächen unter Berücksichtigung von Innenzyklen schließen. Diese Innenzyklen können auch Rand einer Freiformfläche sein.
Identifizieren Sie zunächst eine Kante des Außenzyklus. Dabei sind nur Kanten zugelassen, an denen genau eine Fläche hängt! Der gefundene Außenzyklus wird markiert, und es erscheint eine Kontrollabfrage.
Anderen Zyklus auswählen?
Antworten Sie mit NEIN, um den markierten Außenzyklus zu übernehmen.
Sie haben dann die Möglichkeit, die Auswahl zu beenden oder weitere Zyklen auszuwählen:
- Wählen Sie Nein, um die Auswahl zu beenden.
- Wählen Sie Ja, um weitere Zyklen auszuwählen und identifizieren Sie die Kante eines Innenzyklus.

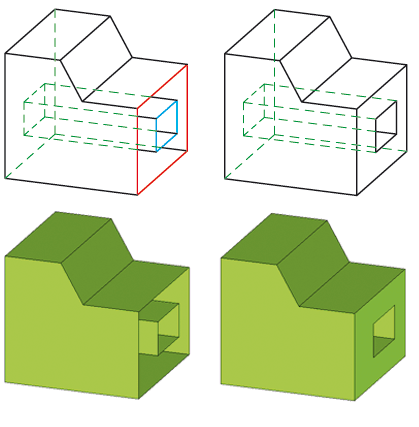

Einseitig gebundene Zyklen
Links: Ausgangsteil mit Innen- und Außenzyklus, Rechts: Solid
