Bezugskoordinatensystem

Bezugskoordinatensystem für Ansichtsänderung

Die Definition und die Änderung von Standardansichten kann sich wahlweise auf

• das Weltkoordinatensystem oder
• das Teilekoordinatensystem

beziehen.

Beispielsweise kann die Wahl des Teilekoordinatensystems bei Stahlbaukonstruktionen sinnvoll sein. Das Teilekoordinatensystem wird durch die Identifizierung eines Bezugsprofils bestimmt. So lassen sich die stahlbauspezifischen Standardansichten – unabhängig von der Lage im Raum – direkt ableiten.

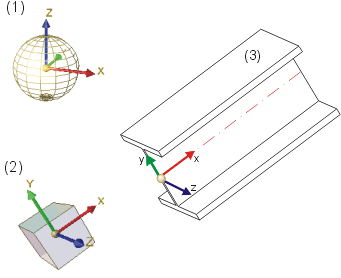

Weltkoordinatensystem (1) und Teilekoordinatensystem (2) eines Bezugsprofils (3)

Welt-KS
Teile-KS

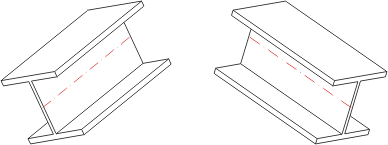

 Vorder- und Seitenansicht des Profils im Bezugskoordinatensystem

Die Wahl des Bezugskoordinatensystems wirkt sich auch auf Ansichtsänderungen mit den Funktionen für Standardansichten unter Projektionen aus.
