HELiOS-Teilestamm
Unter Bauteil-Stammdaten versteht man die Metadaten bzw. Attribute wie Sachnummer (eindeutige ID in der Datenbank), Benennung, Datum, Bearbeiter, Projekt, Werkstoff usw. eines HELiOS-Bauteils (Artikel).
Attribute können Stücklisten-relevant sein und in Zeichnungsrahmen mit ausgegeben werden.
Sie werden bei der Eingabe eines Bauteils in HELiOS eingegeben bzw. ausgewählt, als Suchkriterien verwendet und mit der Detailmaske angesehen werden.

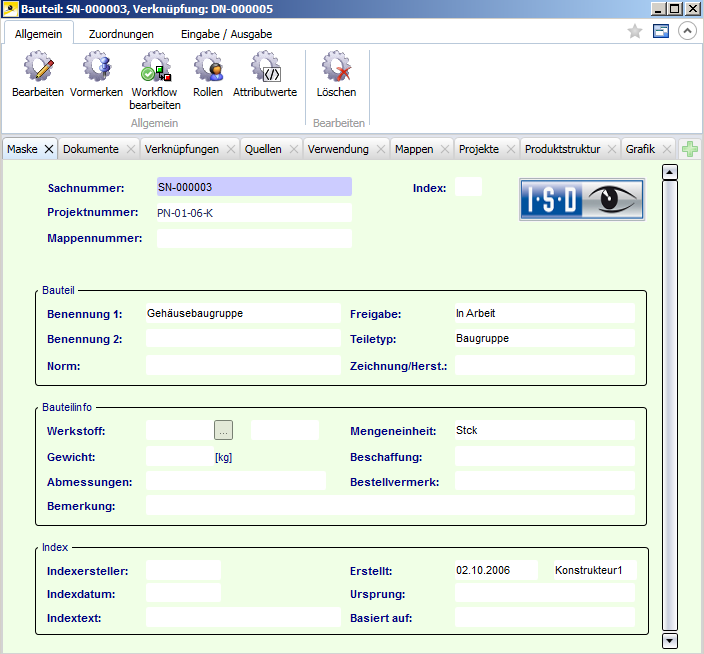

Beispiel-Maske eines HELiOS-Bauteils
Zusätzliche Attribute lassen sich in der Datenbank eintragen, vorhandene ändern oder löschen. Dies geschieht mit dem Attribut-Editor. Dazu gehört z. B. auch, ob es sich um Muss- oder Kann-Attribute handelt, heißt ob sie zur Eingabe in die Datenbank vergeben werden müssen, oder optional sind.
Die in den Eingabe- , Such- und Detail-Masken angezeigten bzw. konfigurierbaren Attribute zu Bauteilen lassen sich mit dem Masken-Editor anpassen.
Zu den in der Beispiel-Grafik sichtbaren Standard-Attributen der HELiOS-Auslieferung des Bauteil-Artikelstamms gehören z. B.:
| Bezeichnung | Bemerkung |
|---|---|
|
Sachnummer |
Die Artikelnummer des Bauteils. Ein eindeutiger Identifikator. Kann automatisch generiert und manuell vergeben werden. |
|
Projektnummer |
Gibt eine Projektzugehörigkeit an (wenn vorhanden). |
|
Mappennummer |
Gibt eine Mappenzugehörigkeit an (wenn vorhanden). |
|
Benennung 1 |
Textfeld für eine Bauteil-Beschreibung. |
|
Benennung 2 |
Textfeld für eine weitere Bauteil-Beschreibung. z. B. für eine englische, wenn Benennung 1 auf deutsch ist. |
|
Norm |
Textfeld mit Bezeichnung einer Norm. |
|
Freigabe |
Der aktuelle Workflow-Status (z. B. "In Arbeit", "In Prüfung" oder "Freigegeben"). |
|
Teiletyp |
In der Standardauslieferung ein Auswahlfeld zum Typ des Artikels. Auswahlmöglichkeiten:
|
|
Zeichnung/Herst. |
Textfeld z. B. für Hersteller der Zeichnung. |
|
Werkstoff |
Werkstoffnummer. Wird ggf. vom CAD-System an HELiOS übergeben. Kann in der Standardauslieferung alternativ von HELiOS über den Suchdialog für Benutzerdefinierte Typen ausgewählt werden. |
|
Gewicht |
Auch das Gewicht kann über eine Zuordnung berechnet und vom CAD-System an HELiOS übergeben werden. |
|
Indexersteller |
Textfeld mit dem HELiOS-Benutzernamen des Änderungsindex-Erstellers |
|
Indexdatum |
Datum der Indexerstellung (Änderung). |
|
Indextext |
Textfeld mit Bemerkung zur Indexänderung. |
|
Ursprung |
Textfeld mit der Artikelnummer des Ursprungsartikels (Bauteilstamm), wenn es sich um ein abgeleitetes Teil handelt. |
|
Basiert auf |
Textfeld mit für die Artikelnummer des entsprechenden Basisteils bei einer Ableitung. |
Dieser Standard lässt sich allerdings wie gesagt zu individuellen Bedürfnissen anpassen. Attribute lassen sich manuell in HELiOS eingeben, aber auch mit anderen Systemen synchronisieren. z. B.: können Attribute wie Werkstoff im CAD-System definiert, bzw. Attribute wie Gewicht im CAD-System berechnet, und dann an HELiOS übergeben werden.
Bauteil-Sachnummern können Artikelnummern in einem ERP-System entsprechen.
Schriftfelder von Zeichnungsrahmen lassen sich anpassen, Datenbank-Einträge einzusetzen.
