Produktstruktur übergeben
Bei Änderung einer Baugruppe durch Hinzufügen, Löschen oder Ändern einer Komponente ist ein Aktualisieren der Produktstruktur erforderlich.
Mit der Funktion Produktstruktur übergeben wird die erste Stufe der CAD-Teilestruktur mit der HELiOS- Produktstruktur abgeglichen.

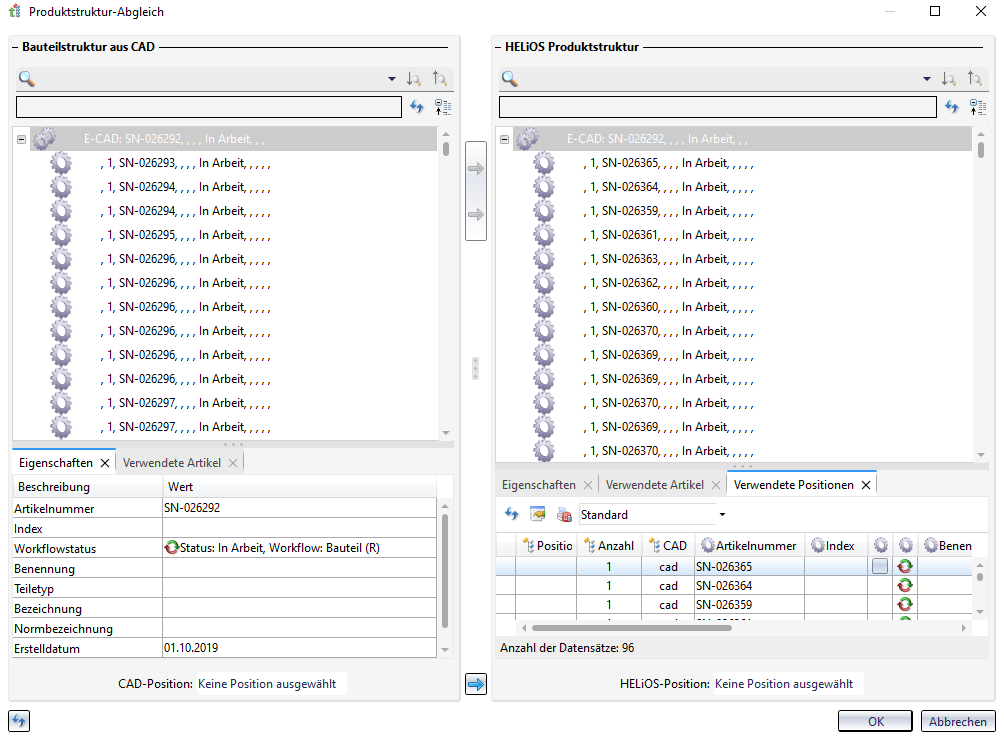

Bei Ausführung der Funktion öffnet sich ein Fenster bei dem auf der linken Seite die Teilestruktur im CAD und auf der rechten Seite die Produktstruktur im HELiOS dargestellt wird. Der Produktstruktur-Abgleich prüft u. a., ob auf der Seite reiner PDM-Positionen neue Versionen von Artikeln vorliegen. Die Änderungen nach dem Abgleich sind dabei gekennzeichnet:
Das Fenster zeigt links unter Bauteilstruktur aus CAD die Teilestruktur des aktiven Artikels und rechts die HELiOS Produktstruktur an.
Sie können nun die erste Positionsebene übertragen. Die grünen Markierungen der Teile im linken Fenster bedeuten, dass diese Artikel in der Produktstruktur noch nicht vorhanden sind

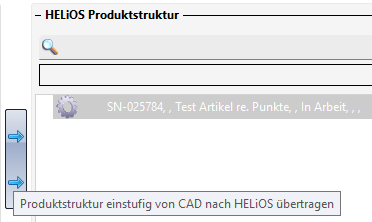

Um die Produktstruktur zu übertragen, klicken Sie auf die Schaltfläche mit den blauen Pfeilen.
Im Bereich der HELiOS Produktstruktur des Fensters wird darauf die aktualisierte Produktstruktur angezeigt.
Beachten Sie, dass nur eine Stufe aus der Produktstruktur übertragen wird. Um eine zweite Stufe in die Produktstruktur zu übertragen, gehen Sie genauso vor. Sie markieren das darüber/darunter liegende Nebenteil und rufen dann die Funktion auf. Wenn Differenzen zwischen den beiden Strukturen bestehen, werden die Einträge markiert:
Ein neu hinzugekommener Artikel wird mit
markiert.

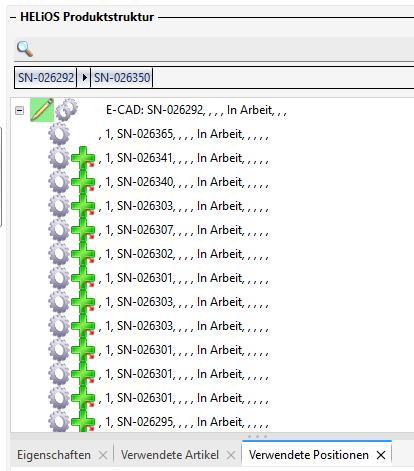

Werden die neun Artikel von der CAD-Seite (links) über die Schaltfläche Produktstruktur einstufig von CAD nach HELiOS übertragen abgeglichen, werden sie auf der HELiOS-Seite (rechts) mit
gekennzeichnet.
Um die geänderte Produktstruktur zu speichern, klicken Sie auf OK.
Ein bereits über den Produktstrukturabgleich an HELiOS übergebener Artikel, der danach aus der HiCAD-Konstruktion gelöscht wurde, wird beim erneuten Aufruf des Produktstrukturabgleichs in der HELiOS-Struktur mit einem
als fehlend markiert und nach der Übertragung der Struktur von HiCAD nach HELiOS entsprechend entfernt.
Wurden Positionsattribute auf HELiOS-Seite geändert, werden diese in der HELiOS Produktstruktur mit
gekennzeichnet.
Der Pfeil-Button
unten im Fenster (Ausgewählte CAD-Position der ausgewählten HELiOS-Position zuweisen) dient dazu, beim CAD-/ DB-Abgleich die Verwendung eines bestimmten Teils in der CAD-Konstruktion der entsprechenden Position in der Produktstruktur manuell zuzuordnen. Etwa weil die Positionsnummer z. B. von einem PPS-System geändert wurde und zum Abgleich somit nicht mehr stimmt.
Dafür muss links (CAD-Seite) und rechts (HELiOS-Seite) im Fenster jeweils der gleiche Artikel markiert sein. Nach einem Klick auf die Schaltfläche wird die Verwendungsverknüpfung zwischen beiden Seiten hergestellt.
Liegen neuere Indexstände zu Positionen vor, wird dies dabei im Fenster der Bauteilstruktur mit angezeigt.
Um die HELiOS-Produktstruktur zu bearbeiten, können Sie im unteren rechten Fenster die Registerkarte Verwendete Positionen aufrufen. Das beim Abgleich von CAD und HELiOS in der PDM-Produktstruktur gesetzte Attribut cad einer Position gibt in der Datenbank an, dass diese aus einem CAD-Programm an HELiOS übertragen wurde. Bei einem erneuten Abgleich der CAD-Teilestruktur mit der PDM-Produktstruktur werden die CAD-relevanten Verknüpfungen entsprechend identifiziert und die Attributwerte neu hinzugekommener, gelöschter oder geänderter Positionen automatisch festgestellt. Das an dieser Stelle angebotene Kontextmenü variiert je nachdem, ob es auf einem Positionsattribut oder einem Artikelattribut aufgerufen wird. Grundsätzlich steht in den Registerkarten Verwendete Artikel und Verwendete Positionen der gleiche Funktionsumfang wie im HELiOS Desktop zur Verfügung.
