Arbeitsbereich

Einstellungen > Arbeitsbereich ein-/ ausblenden

Auf der rechten Seite des Inventor-Screens wird das HELiOS-Andockfenster Arbeitsbereich angezeigt.

Sie können das Fester über den Button im HELiOS-Ribbon (in der Funktionsgruppe Einstellungen) einfach per Mausklick ein- und ausblenden.

Im Fenster werden alle in der Session befindlichen Dokumente aufgelistet.

Das Stift-Symbol in der ersten Spalte der Ergebnisliste zeigt an, ob sich ein Dokument in Bearbeitung befindet. Ein Haken unter Geladen gibt an, ob das entsprechende Dokument aktuell lokal in Inventor geladen ist.

Die im CAD-Arbeitsbereich aktive Konstruktion wird im Fenster HELiOS Arbeitsbereich in der Spalte Geladen mit einem markiert.

Die Spalte Lokal geändert zeigt dem Rechner-Symbol an, wenn ein Dokument seit dem letzten Abgleich mit HELiOS (z.B: durch Laden bzw. Speichern) lokal geändert und gespeichert wurde.

(Konnte der genaue lokale Status eines HELiOS-Dokuments, etwa durch einen Fehler, nicht genau bestimmt werden, wird an dieser Stelle ein Fragezeichen angezeigt.)

Daneben werden Attribute des Dokuments angezeigt. Mit einem Klick auf wird die HELiOS-Ergebnislistenkonfiguration geöffnet, mit der Attribute der Ergebnisliste hinzugefügt und entnommen werden können. Im Pulldown-Menü daneben können wie im HELiOS Desktop gespeicherte Ergebnislistenkonfigurationen geladen werden.

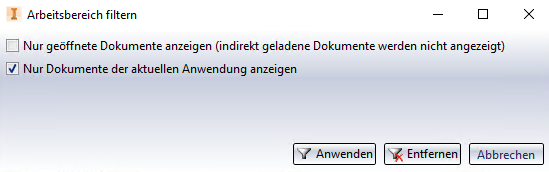

Mit einem Klick auf können Sie im folgenden Fenster Filter für die Ergebnisliste konfigurieren:

.

Ist die Checkbox Nur geöffnete Dokumente anzeigen (indirekt geladene Dokumente werden nicht angezeigt) aktiviert, werden nur Dokumente angezeigt, die tatsächlich aktuell in Ihrer Applikation geöffnet sind. Indirekt geladene Dokumente, die aktuell nicht in ihrem CAD-Arbeitsbereich geöffnet sind, werden für die Übersicht von der Auflistung im HELiOS Arbeitsbereich ausgenommen t.

Ist die Checkbox Nur Dokumente der aktuellen Anwendung anzeigen aktiv, werden ausschließlich Dokumente angezeigt, die in der aktuellen Applikation (HELiOS Desktop oder Office) geöffnet sind.

Die kann Sinn machen, wenn Sie z. B. eine DXF-Datei von Inventor in Autocad öffnen möchten oder in Inventor eine Excel-Datei mit Parametern für Baugruppen in ihrer Konstruktionen als 3rd-Party-Referenz einfügen wollen. In solchen Fällen können Sie also auch mit dem HELiOS Arbeitsbereich arbeiten.

Wird der Filter deaktiviert, werden alle im System geöffneten Dokumente, d. h. auch die weiterer gekoppelter Applikationen angezeigt. Beachten Sie dazu auch weitere Hinweise am Fuß der Seite.

Bestätigen Sie mit Verwenden um den Filter auszuführen. Daraufhin werden im Arbeitsbereich nur die aktuell geöffneten Dokumente gelistet.

Mit einem Klick auf wird der Filter wieder deaktiviert.



Mit den Bearbeitungs-Icons rechts daneben können mit einem Klick auf nicht in Bearbeitung befindliche Dokumente in Bearbeitung gesetzt werden.

Mit wird die Bearbeitung eines Dokuments übernommen (Änderungen werden gespeichert und die Bearbeitung beendet) und mit abgebrochen (die Bearbeitung wird ohne Speichern der Änderungen beendet und das Dokument geschlossen).

Mit einem Klick auf wird das markierte Dokument aus der CAD-Session entfernt.

Voraussetzung dafür ist, dass es nicht mehr lokal geöffnet ist. D. h. auch, dass Dokumente nicht aus dem Arbeitsbereich entfernt werden können, wenn ihre übergeordnete Baugruppe geöffnet ist. Erst wenn Sie das Dokument der übergeordneten Baugruppe geschlossen haben können Dokumente untergeordneter Teile aus dem Arbeitsbereich entfernt werden.

Eine Mehrfachselektion ist möglich.



Beim Öffnen lokal geänderter Dateien aus dem HELiOS-Arbeitsbereich, für die auf dem Server eine neuere Version vorliegt, erscheint die Meldung :

"Es wurden lokale Änderungen an der Datei festgestellt. Für die Datei ist allerdings auch ein neuerer Serverstand verfügbar. Möchten Sie statt der lokal geänderten Datei jetzt den Serverstand öffnen (und die lokalen Änderungen damit verwerfen)?"

Wenn Sie im Fenster der Meldung auf OK klicken, wird die lokale Änderung verworfen und der Serverstand der Datei neu geladen und geöffnet. Bei einem Klick auf Abbrechen wird der lokale Stand aus dem Arbeitsbereich geöffnet.

Wenn zu nicht lokal geänderten Dateien, die aus dem Arbeitsbereich geöffnet werden, ein neuer Serverstand vorliegt, wird dabei automatisch der neuere Serverstand geladen.



In der Ergebnisliste des Andockfensters steht mit einem rechten Mausklick auf eine Zeile außerdem der volle Umfang des HELiOS-Dokumentkontextmenüs zu Verfügung, über das Dokumente u. a. auch in Inventor (über RMT > Laden) geöffnet werden können. Doppelklick auf eine Zeile der Auflistung öffnet die entsprechende HELiOS-Dokumentdetailmaske.



Hinweise:

• Sie können Dokumente auch öffnen, indem Sie diese per Drag & Drop aus dem Fenster des HELiOS Arbeitsbereich in den leeren Bereich der geöffneten CAD-Anwendung ziehen. Dies ist ebenfalls für Mehrfachselektionen möglich.
• Werden Dokumente, die sich im lokalen Arbeitsbereich befinden, von "außen" (z. B. durch einen anderen User in HELiOS) gelöscht, müssen nach dem Löschen alle Applikationen neu gestartet werden, die diesen Arbeitsbereich verwenden.
• Lokal geändert vorliegende Dateien, die nicht geöffnet sind, können nicht "eingecheckt" werden. Der Check-In von Dateien mit lokalen Änderungen funktioniert nur für geöffnete Dokumente.
• In den HELIOS-Optionen können Sie neben dem Pfad des Verzeichnisses, das der Arbeitsbereich zum Zwischenspeichern verwendet, außerdem bestimmten, ob lokal geändert vorliegende Dokumente beim Beenden von Inventor aus dem Arbeitsbereich entfernt werden sollen oder nicht (unter Einstellungen zum Arbeitsbereich).

• Das Datum der letzten Änderung einer Datei wird vom Vault-Server grundsätzlich gespeichert und beim erneuten Laden ggf. wiederhergestellt. Dadurch ist z. B. sichergestellt, dass in Situationen, in denen sich Anwendungen referenzierter 3rd-Party-Dokumente das Datum der letzten Änderung merken und ggf. zur Aktualisierung von Dokumenten nutzen, HELiOS ebenfalls mit dem korrekten Zeitstempel arbeitet und entsprechende Aktualisierungen vornimmt.

• Dokumente können nur in der Applikation aus dem HELiOS Arbeitsbereich entfernt werden, in der sie auch erstellt worden sind. D. h., Sie können z. B. keine Multi-CAD-. oder Office-Datei im Arbeitsbereich des HELiOS Desktop entfernen.
