Einstellungen für Schriftfelder

Mit den Einstellungen unter PDM > Verwaltung + BIM > Fertigungszeichnungen > Schriftfelder können Sie festlegen, dass in Fertigungszeichnungen

• kundenspezifische und/oder
• verwendungszweckabhängige

Schriftfelder verwendet werden sollen. Im Lieferumfang von HiCAD sind dazu entsprechende Schriftfeldvorlagen und dazugehörige Zeichnungsrahmen enthalten. Diese Vorlagen und Rahmen finden Sie im HiCAD Unterverzeichnis templates\Module_3DSteel\BIM\szenen\BIM:

Zeichnungsrahmen		Schriftfeldvorlagener für Einzelteilzeichnungen	Verwendung für
ST_DINA0.FGA		ST_TB_DEFAULT_ASSEMBLY.FGA	Baugruppe
ST_DINA1.FGA		ST_TB_DEFAULT_BOLTEDASSEMBLY.FGA	Montageabaugruppe
ST_DINA2.FGA		ST_TB_DEFAULT_GRATING.FGA	Gitterrost
ST_DINA3.FGA		ST_TB_DEFAULT_MAINASSEMBLY.FGA	Hauptbaugruppe
ST_DINA3_KANTBLECHE.FGA		ST_TB_DEFAULT_PANE.FGA	Glas
ST_DINA4H.FGA		ST_TB_DEFAULT_PLATE.FGA	Stahlblech
ST_DINA4H_BLECHE.FGA		ST_TB_DEFAULT_PROFILE.FGA	Profil
ST_DINA4H_PROFILE.FGA		ST_TB_DEFAULT_PURCHASEDPART.FGA	Zukaufteile
ST_DINA4Q.FGA		ST_TB_DEFAULT_SHEET.FGA	Kantblech
		ST_TB_DEFAULT_WELDEDASSEMBLY.FGA	Schweißbaugruppe
		ST_TB_DEFAULT.FGA	Sonstige

Basierend auf diesen Vorlagen, können Sie weitere Schriftfelder erstellen, beispielsweise für bestimmte Teilearten. Achten Sie dabei unbedingt auf die richtige Benennung des Schriftfeldes.



Für kundenspezifische oder verwendungszweckabhängige Schriftfelder stehen im Konfigurationsmanagement unter PDM > Verwaltung+BIM > Fertigungszeichnungen > Schriftfelder folgende Einstellungen zur Verfügung:



Kundenspezifische Schriftfelder

Dieser Parameter muss auf Ja stehen, wenn Sie individuelle Schriftfelder verwenden wollen. Die ISD-seitige Voreinstellung ist Nein.

Steht der Schalter auf Ja, dann müssen Sie die oben aufgeführten Zeichnungsrahmen und Schriftfelder aus dem HiCAD Unterverzeichnis templates\Module_3DSteel\BIM\szenen\BIM in das Verzeichnis kopieren, das Sie in der Datei filegrup.dat unter Kennung C: angegeben haben. Defaultmäßig ist dies das Verzeichnis Szenen.

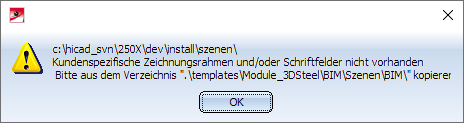

Sind beim Start von HiCAD mit Verwaltung + BIM die Rahmen und Schriftfelder in diesem Verzeichnis nicht vorhanden, dann erscheint eine Warnmeldung:



HELiOS Referenzattribut

Sollen kundenspezifische Schriftfelder verwendet werden, dann tragen Sie hier als Referenzattribut das Attribut KUNDE ein. In diesem Fall müssen Sie außerdem im Feld Kundenattribut für das Schriftfeldverzeichnis das Projektattribut angeben, nach dem die Schriftfeldverzeichnisse benannt werden.

Sollen Schriftfelder nur verwendungszweckabhängig - unabhängig vom Kunden - verwendet werden, dann lassen Sie das Feld HELiOS Referenzattribut leer.



Kundenattribut für das Schriftfeldverzeichnis

Dieses Attribut bestimmt, nach welchen Kriterien die Schriftfeldverzeichnisse benannt sind. Geben Sie das entsprechende Projektattribut ein, z.B. KUNDENNUMMER.

Ein Beispiel:
Sie haben als Referenzattribut das Attribut KUNDE gewählt und als Kundenattribut KUNDENNUMMER. Sie bearbeiten zwei Kundenprojekte.

• Projekt: P1, Kunde:CUSTOMER1, Kundennummer: 4711
• Projekt: P2, Kunde: CUSTOMER2, Kundennummer: 0815

In diesem Fall müssen Sie in dem unter Kennung C: in der Datei Filegrup.dat angegebenen Verzeichnis die Unterordner 4711 und 0815 anlegen. Diese Ordner müssen die für den jeweiligen Kunden angepassten Schriftfelddateien enthalten.

Sind bei der automatischen Zeichnungsableitung die Schriftfelder im jeweiligen Ordner nicht vorhanden, dann erfolgt eine Meldung.

Die Zeichnungen werden zwar generiert, aber ggf. ohne Schriftfeld.



So gehen Sie vor:

• Sie nehmen die gewünschten Einstellungen im Konfigurationsmanagement vor.
• Sie kopieren die Dateien aus dem Ordner templates\Module_3DSteel\BIM\szenen\BIM in den HiCAD Ordner für Konstruktionen (Kennung C: in der Datei filegrupdat).
• Haben Sie im Konfigurationsmanagement als Referenzattribut KUNDE gewählt, dann legen Sie im HiCAD Ordner für Konstruktionen entsprechende Unterordner (z.B. mit der Kundennummer) an. Kopieren Sie die Schriftfeldvorlagen in diese Kundenordner.
• Passen Sie nun die Schriftfelder an.
• Dazu laden Sie das entsprechende Schriftfeld mit der Funktion Konstruktion > Teil einfügen > Expl... und platzieren es im Punkt Absolut 0,0.
• Jetzt passen Sie das Schriftfeld wie gewünscht an, z.B. Austauschen des Logos, Ändern der Variablen etc. (siehe dazu auch die Informationen unter Zeichnungsrahmen und Schriftfeld im Kapitel Grundlagen).
• Speichern Sie dann das Schriftfeld, indem Sie mit der rechten Maustaste in der 2D-Teilestruktur des ICN auf den Namen SCHRIFE klicken, dann die Funktion Teil speichern aktivieren und die Optionen als 2D-Teil speichern und ohne Datenbank wählen.

Basierend auf den ISD-Vorlagen, können Sie auch weitere Schriftfelder, z.B. für verschiedene Teilearten, anlegen. Wollen Sie beispielsweise ein spezielles Schriftfeld für die Teileart I - Profile anlegen, dann muss diese Datei den Namen ST_TB_I - PROFILE.FGA haben.



Beachten Sie bitte unbedingt Folgendes: Wenn Sie die automatische Zeichnungsableitung unter Verwaltung +BIM starten und der Schalter Kundenspezifische Schriftfelder auf Ja steht, werden die Schriftfelder der Einzelteilzeichnungen immer in der folgenden Reihenfolge gesucht: Zunächst wird die Verwendungsart (sprachabhängig) ausgewertet, d.h. es wird nach einem entsprechenden Schriftfeld ST_TB_Verwendungsart(sprachabhängig).FGA gesucht z.B. ST_TB_DEFAULT(I_PROFILE) Ist kein entsprechendes Schriftfeld vorhanden, dann wird nach einem Schriftfeld ST_TB_Verwendungsart(sprachunabhängig).FGA gesucht, z.B. STB_TB_BEAM.FGA. Ist ein solches Schriftfeld nicht vorhanden, dann wird nach einem Schriftfeld ST_TB_Teileart (Attribut $05).FGA gesucht, z.B. ST_TB_I - PROFILE.FGA. Ist auch ein solches Schriftfeld nicht vorhanden, dann wird in folgender Reihenfolge gesucht: ST_TB_DEFAULT_ASSEMBLY.FGA (Baugruppe) ST_DEFAULT_BOLTEDASSEMBLY.FGA (Montagebaugruppe) ST_DEFAULT_WELDEDDASSEMBLY.FGA (Schweißbaugruppe) ST_TB_DEFAULT_PROFILE.FGA (Profile) ST_TB_DEFAULT_PLATE.FGA (Stahlbleche) ST_TB_DEFAULT_SHEET.FGA (Kantbleche) ST_TB_DEFAULT_PANE.FGA (Glasscheiben) ST_TB_DEFAULT_GRATING.FGA (Gitterroste) ST_TB_DEFAULT.FGA (sonstige) Informationen zur Verwendungsart finden Sie hier.



Beispiel:

Wir wollen erreichen, dass I-, Z- und U-Profile sowie Stahlbleche spezielle Schriftfelder erhalten. Und zwar sollen in den Einzelteilzeichnungen dieser Teile spezielle Logos verwendet werden. Um dies zu erreichen, müssen Schriftfelder für die Teilearten I - Profile, Z - Profile und U - Profile angelegt werden. Das heißt, wir benötigen die Schriftfelder

• ST_TB_I - PROFILE.FGA
• ST_TB_Z - PROFILE.FGA
• ST_TB_U - PROFILE.FGA

Darüber hinaus muss die Datei ST_TB_DEFAULT_PLATE.FGA angepasst werden.

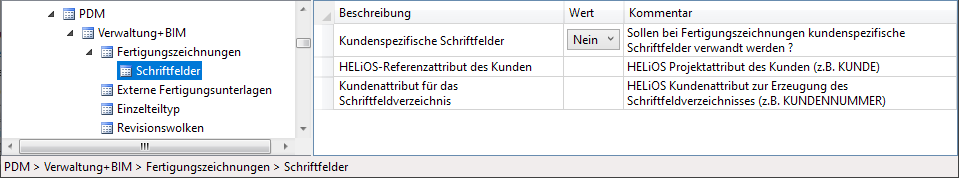

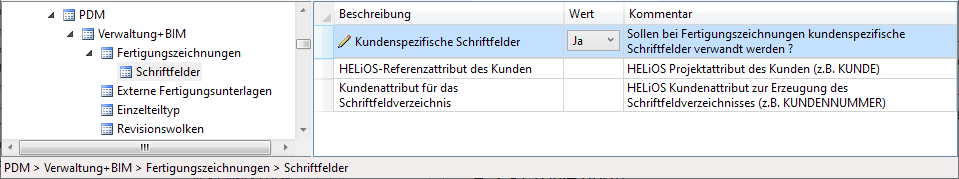

Im Konfigurationsmanagement ändern wir die Einstellungen wie abgebildet:

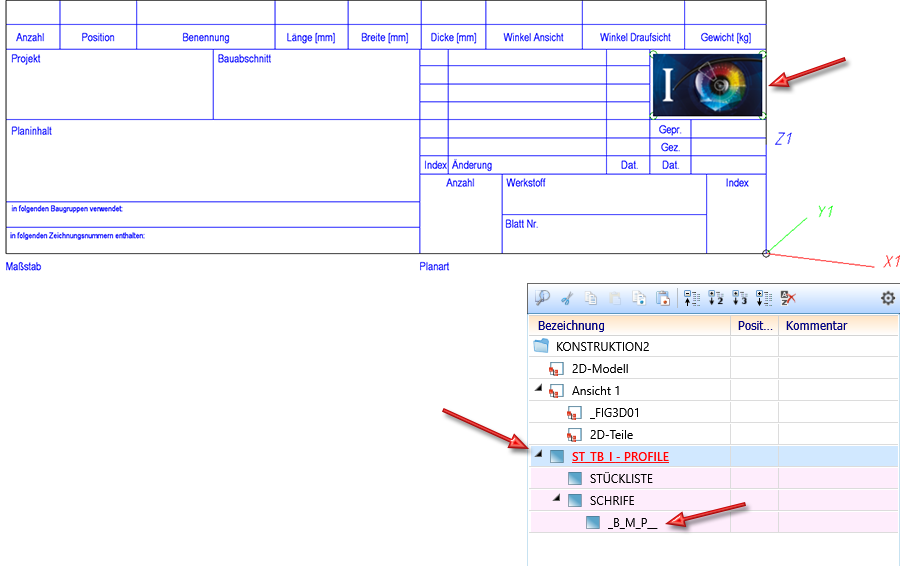

Zur Erstellung der Schriftfelder für die Profile verwenden wir eine der mitgelieferten Vorlage, z.B. ST_TB_DEFAULT_PROFILE.FGA, tauschen dort das Logo aus und speichern Sie unter dem neuen Namen ab, z.B. für I - Profile unter dem Namen ST_TB_I - PROFILE.FGA

.

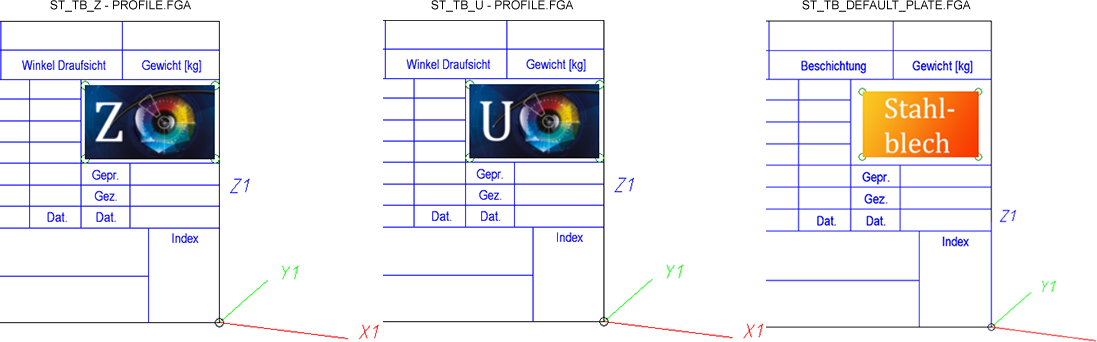

Analog verfahren wir für die anderen Teilearten:

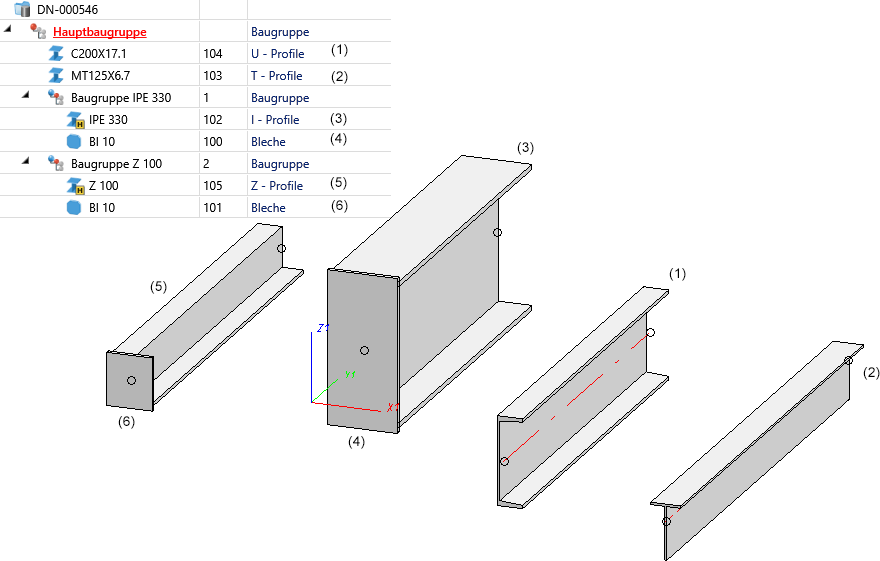

Jetzt betrachten wir die folgende Konstruktion:

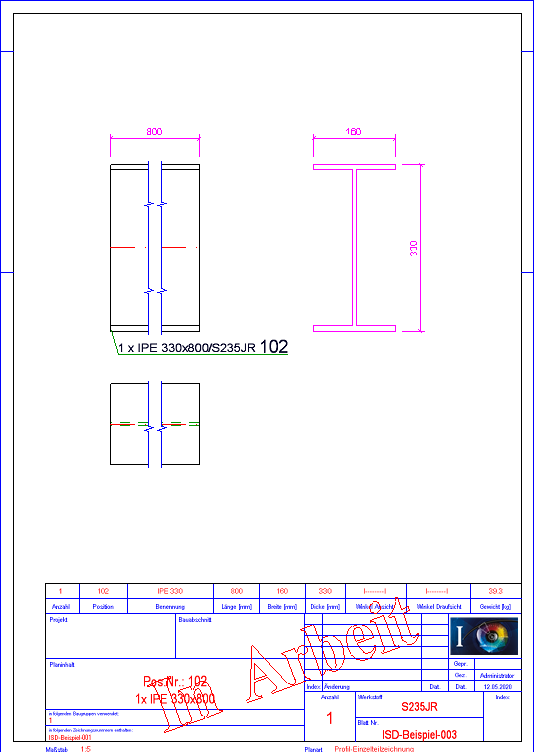

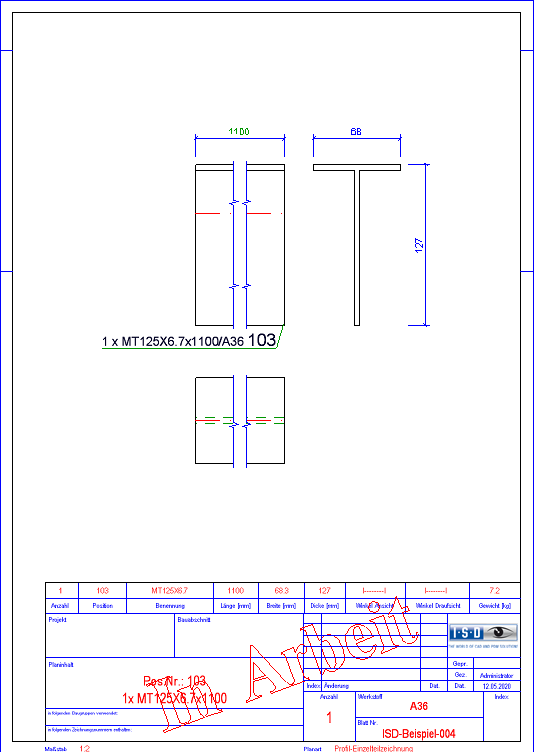

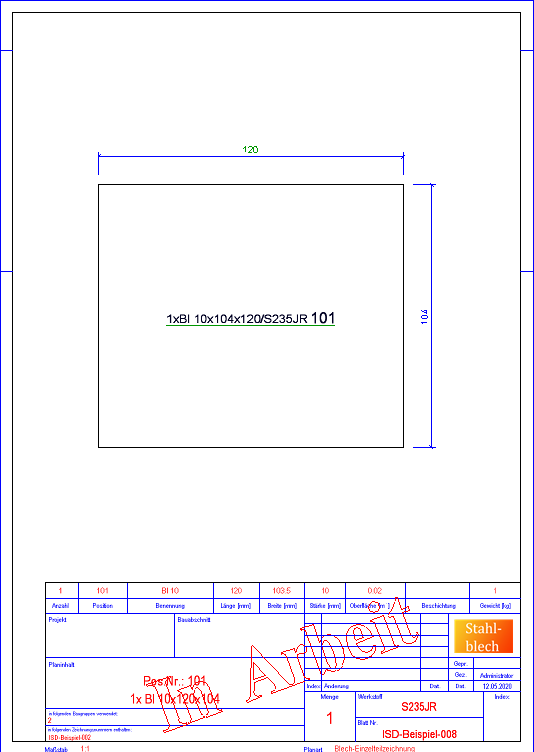

Wird jdie automatische Zeichnungsableitung (Verwaltung+BIM) gestartet, dann werden in den Einzelteilzeichnungen die folgenden Schriftfelder verwendet:

Bauteil	Schriftfeld

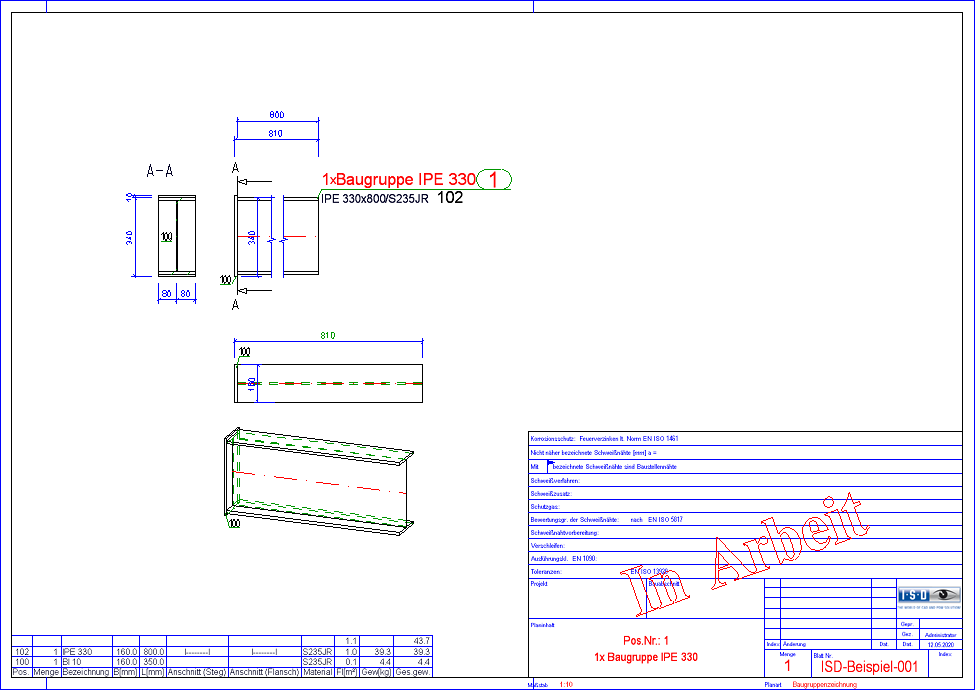

Baugruppe IPE 330	ST_TB_DEFAULT_ASSEMBLY.FGA

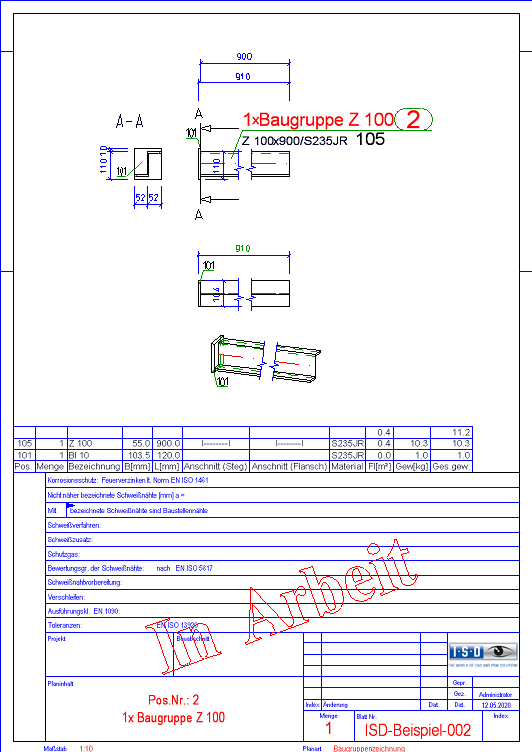

Baugruppe Z 100	ST_TB_DEFAULT_ASSEMBLY.FGA

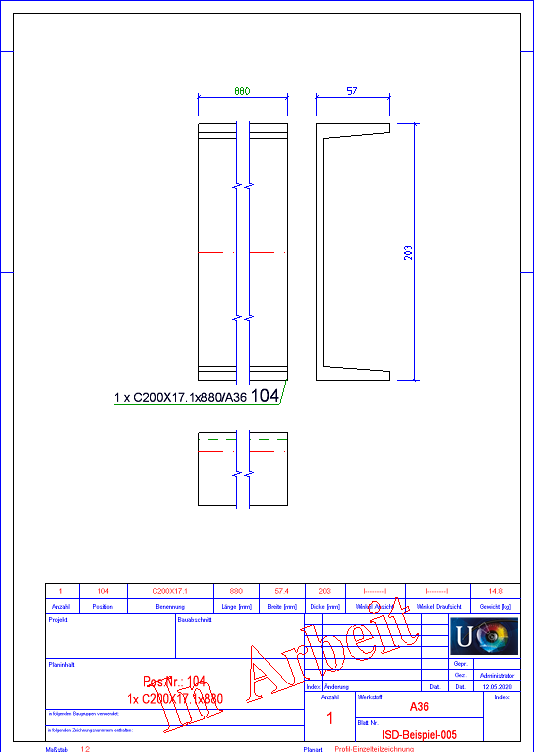

U - Profil (1)	ST_TB_U - PROFILE.FGA
T - Profil (2)	ST_TB_DEFAULT_PROFILE.FGA
I - Profil (3)	ST_TB_I - PROFILE.FGA

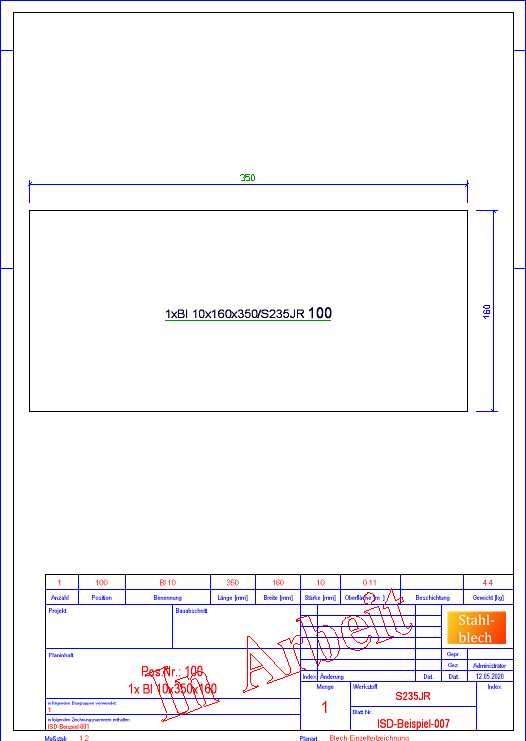

Blech (4)	ST_TB_DEFAULT_PLATE.FGA

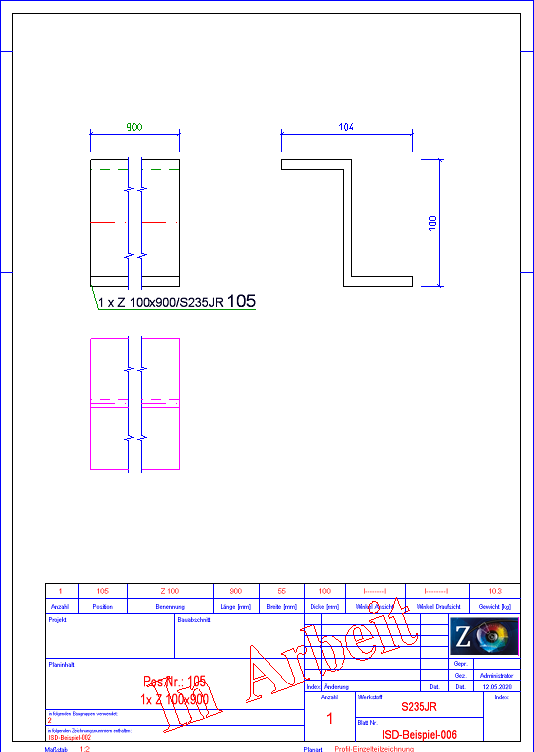

Z - Profil (5)	ST_TB_Z - PROFILE.FGA
Blech (6)	ST_TB_DEFAULT_PLATE.FGA



Die Zeichnungsrahmen (ST....) werden automatisch an die Größe des Bauteils angepasst.
