Ecken bearbeiten
Ganzen Kantenzug runden
Hier werden in einem Schritt alle Ecken eines Leitkantenzuges gerundet.
Geben Sie den gewünschten Rundungsradius ein.
Diese Funktion sollten Sie nur verwenden, wenn Leitkantenzüge auf den Kreisbogenkanten mit gebogenen Rohren belegt werden sollen.
Ecke runden
Anlagenbau > Leitkantenzug > Leit... > Ecke runden
Mit dieser Funktion runden Sie Ecken eines Leitkantenzuges.
- Geben Sie dann den gewünschten Radius des Rundungsbogens ein.
- Identifizieren Sie die Kante in der Nähe der Ecke, die gerundet werden soll.
Diese Funktion sollten Sie nur verwenden, wenn Leitkantenzüge auf den Kreisbogenkanten mit gebogenen Rohren belegt werden sollen.
Ecke abschneiden
Anlagenbau > Leitkantenzug > Leit... > Ecke abschneiden
Mit dieser Funktion kann der Eckpunkt eines Leitkantenzuges, in dem zwei Kanten verbunden sind, durch eine weitere Kante ersetzt werden. Dabei entstehen zwei neue Eckpunkte.

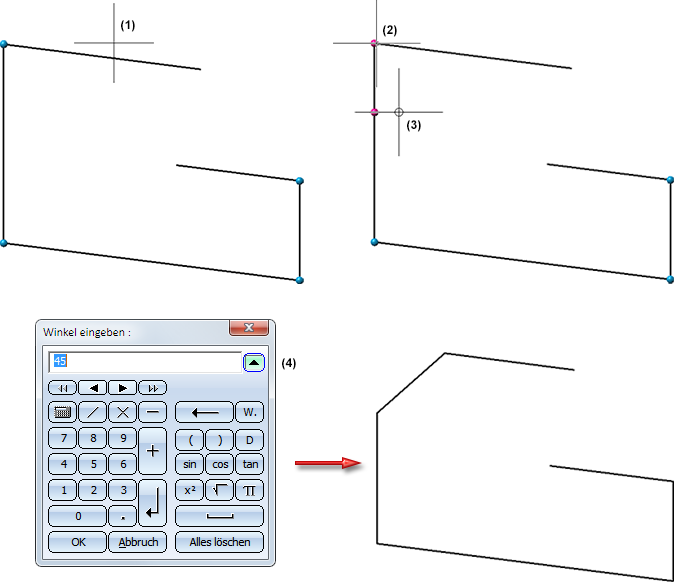

- Wählen Sie den Leitkantenzug aus.
Alle Ecken, an denen ein Abschneiden möglich ist, werden gekennzeichnet. - Wählen Sie die abzuschneidende Ecke.
Steht nur eine Ecke zur Auswahl, wird diese direkt gewählt. - Bestimmen Sie den Schenkelanfang.
Der Schenkelanfang kann dabei auf einer der beiden Kanten liegen, die im ausgewählten Eckpunkt zusammenlaufen. - Geben Sie den Winkel zum Schenkel ein.
Während der Wahl des Eckpunktes bzw. des Schenkelanfangs ist es über das Kontextmenü möglich, in den jeweiligen vorherigen Auswahlschritt zurückzukehren. Bei der Eingabe des Winkels geschieht dies durch die Eingabe eines leeren Winkels.
Nach dem Abschneiden der Ecke bleibt die Funktion aktiv, so dass Sie bei Bedarf direkt weitere abzuschneidende Ecken auswählen können. Sie beenden die Funktion durch Drücken der mittleren Maustaste.
