Neue Ansicht ohne Verknüpfung

Ansichten > Neu > Standard

Mit dieser Funktion definieren Sie eine neue Ansicht ohne Verknüpfungen.

1. Legen Sie den Nullpunkt der Ansicht fest - entweder mit dem Autopiloten oder über das Menü Punktoptionen.

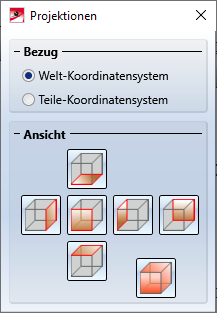

   Nach der Bestimmung des Punktes wird das Dialogfenster Projektionen wird angezeigt.



2. Wählen Sie das Bezugskoordinatensystem durch Aktivierung des entsprechenden Radio Buttons. Damit bestimmten Sie, ob sich die Definition der Ansicht auf das Welt-Koordinatensystem oder das Teile-Koordinatensystem beziehen soll.
3. Wählen Sie das gewünschte Projektionsverfahren durch einen Klick auf das entsprechende Symbol. Zur Auswahl stehen die sechs Standardansichten sowie die Standardaxonometrie.

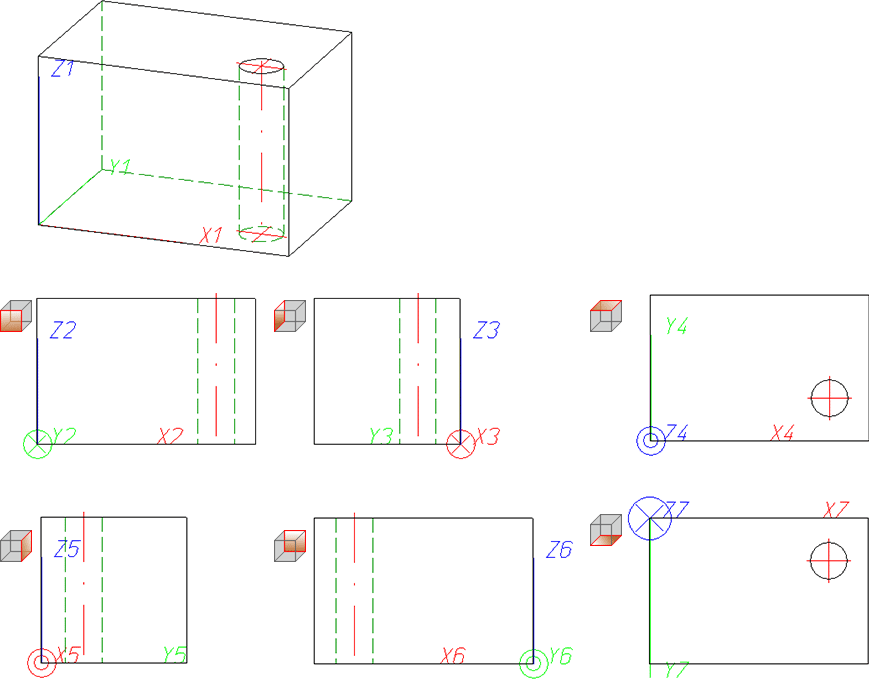

3D-Bauteil in der Axonometrie (1) und in den Normalansichten: (2) von vorne, (3) von links, (3) von oben, (4) von rechts, (5) von hinten, (6) von unten



Beachten Sie:

• Um ein anderes Projektionsverfahren  - z. B. eine Isometrie - zu wählen, legen Sie die Ansicht zunächst wie oben beschrieben an. Anschließend wählen Sie mit den Funktionen unter Projektionen das gewünschte Projektionsverfahren.
• Es kann der Fall auftreten, dass Ansichten nach dem interaktiven Positionieren nicht mehr normgerecht ausgerichtet sind. Mit der Funktion Ansichten neuordnen lassen sich die Ansichten nachträglich neu positionieren.
