Thema: HiCAD Stahlbau

Registerkarte: Gewichtsberechnung

Auf der Registerkarte Gewichtsberechnung legen Sie die Genauigkeit der Gewichtsberechnung für Profile und Bleche in der Stahlbau-Konstruktion fest.

Gewichtsberechnung

Hier legen Sie fest, wie das Gewicht von Profilen und Blechen berechnet werden soll.

• Profile

• DIN-Gewicht, Handelsgewicht
  Bei dieser – etwas ungenaueren – Art der Gewichtsberechnung werden das DIN-Gewicht bzw. das Handelsgewicht und die Länge des Profils berücksichtigt. Aussparungen werden dagegen vernachlässigt.
• Exaktes Volumen x Dichte
  Hier werden auch alle Aussparungen im Profil berücksichtigt. Der Rechenaufwand kann insbesondere bei größeren Konstruktionen zeitintensiv sein.

• Bleche

• Länge x Breite x Dicke
  Hier wird das Volumen lediglich aus den äußeren Abmessungen berechnet.

• Exaktes Volumen x Dichte
  Bei dieser Berechnung werden auch alle Aussparungen im Blech berücksichtigt. Der Rechenaufwand kann insbesondere bei größeren Konstruktionen zeitintensiv sein.

Defaultwerkstoff

Hier stellen Sie das Defaultmaterial für Profile ein. Wählen Sie das gewünschte Material in der Listbox aus.

Mit OK werden die Einstellungen aller Registerkarten übernommen und die Funktion Stahlbaueinstellungen wird beendet. Die aktuellen Einstellungen gelten als Voreinstellung bis HiCAD beendet wird.

Die nach dem Start von HiCAD angezeigten Voreinstellungen werden im Konfigurationsmanagement festgelegt und zwar unter Stahlbau > Gewichtsberechnung bzw. Stahlbau > Default-Material

• Stahlbau > Gewichtsberechnung

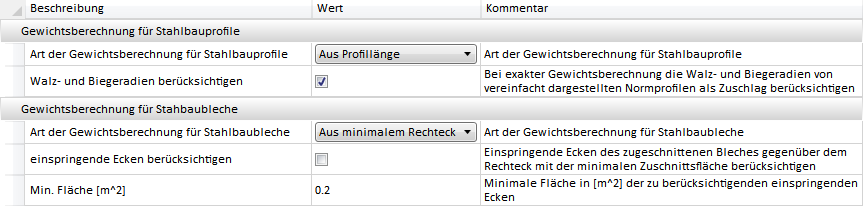

Bei exakter Gewichtsberechnung von Profilen können optional die Walz- und Biegeradien von vereinfacht dargestellten Normprofilen als Zuschlag berücksichtigt werden. Dazu aktivieren Sie die entsprechende Checkbox.

Für Stahlbaubleche können Sie hier zusätzlich einstellen, ob der Blechverschnitt bei der Gewichtsberechnung berücksichtigt werden soll und falls ja, ab wie viel qm die Fläche von der Gesamtfläche abgezogen werden soll.

• Stahlbau > Default-Material



Hier lässt sich ein Defaultmaterial für Stahlbauteile voreinstellen. Dazu wählen Sie nach einem Klick auf das Symbol einfach das gewünschte Material aus dem Katalog Werkstoffe oder Anwender Werkstoffe.

Einstellungen: Stahlbau (3D-STB) • Optionen (3D-STB)
