Thema: HiCAD Stahlbau

Baureihen-Querschnitte

Baureihenquerschnitt, Attribute vergeben

Stahlbau > Weitere Funktionen > Einst... > Baureihenquerschnitte, Attribute vergeben

Jedem 2D-Baureihenquerschnitt können Sie direkt bestimmte Attribute zuordnen. Baureihenprofile, auch die Hauptteile, übernehmen alle Eigenschaften, auch die Teileart und die Stücklistenrelevanz, von dem erzeugenden 2D-Baureihenquerschnitt.

1. Identifizieren Sie nach der Aktivierung der Funktion einen der Einzelquerschnitte, z.B. SIMPLE - entweder in der Konstruktion oder im ICN.
2. Wählen Sie den Werkstoff aus, den Sie dem Querschnitt zuordnen wollen.
3. Beenden Sie das Fenster Werkstoff mit OK.
4. HiCAD zeigt das Fenster Teileattribute an. Geben Sie – falls gewünscht – die Attribute des Querschnittes an.
5. Verlassen Sie das Fenster mit dem Button Änderungen übernehmen.

Tipp:
Normprofilen und vielen anderen 3D-Objekten ist in HiCAD automatisch eine Verwendungsart zugeordnet. Durch diese Klassifizierung lassen sich u.a. Verwendungszweck-abhängige Werkstattzeichnungen erstellen, d.h. für die verschiedenen Verwendungsarten lassen sich beispielsweise die Ansichten oder die Bemaßungsregeln der Werkstattzeichnung individuell festlegen.

Für Baureihenprofile, die auf 2D-Baureihenquerschnitten basieren, ist die Zuordnung einer Verwendungsart zwar nicht möglich, aber auch für Baureihenprofile lassen sich eigene Konfigurationen für die Zeichnungsableitung erstellen und verwenden. Möglich wird dies durch Definition eines entsprechenden Teiletyps, z.B. Baureihe im Konfigurationsmanagement. Bei der Attributvergabe an die Einzelquerschnitte wird dann dieser Teiletyp in das Feld Teileart eingetragen. Damit erhalten auch die 3D-Baureihenprofile beim Einbau dieses Attribut. Beim Erstellung der Werkstattzeichnung lässt sich dann für Baureihenprofile, die dem Teiletyp Baureihe zugeordnete Konfiguration verwenden.

Wie das genau funktioniert, erfahren Sie im Abschnitt Verwendungszweck-Zuordnung für Baureihenprofile.

Baureihenquerschnitt als Katalogteil speichern

Stahlbau > Weitere Funktionen > Einst... > Baureihenquerschnitte, als Katalogteil speichern

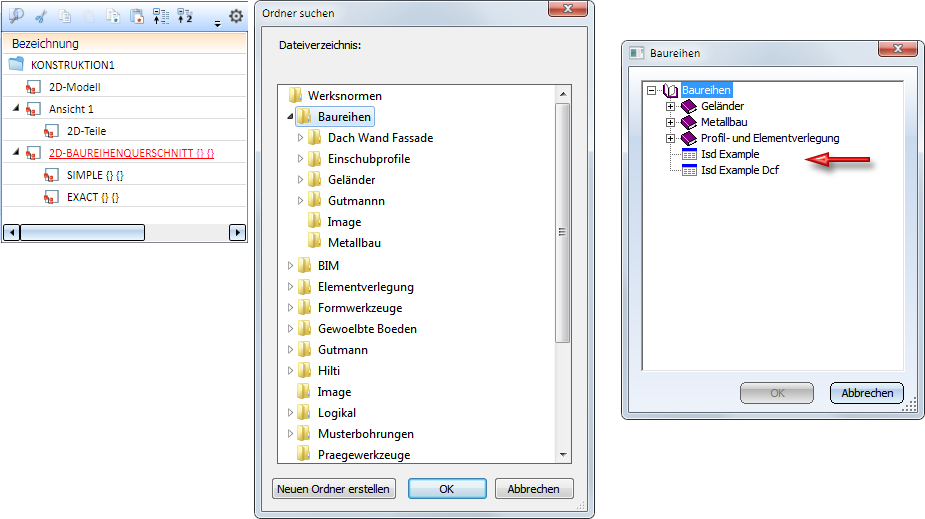

Mit dieser Funktion speichern Sie 2D-Querschnitte für Baureihenprofile im Katalog BAUREIHEN.

1. Identifizieren Sie den zu speichernden Querschnitt.
2. Wählen Sie den Katalog Werksnormen > Baureihen.
3. Wählen Sie die Tabelle, in der der Querschnitt gespeichert werden soll. Für Baureihenprofile stehen die Tabellen ISD EXAMPLE und ISD EXAMPLE DCF zur Verfügung.
4. Geben Sie die gewünschten Daten ein, und beenden Sie den Dialog mit OK.

Optionen (3D-STB) • Baureihen (3D-STB) • Stahlbau-Funktionen
