Thema: HiCAD Stahlbau

Winkelanschluss doppelseitig

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Winkel anschluss doppelseitig (1306)

Mit dieser Funktion verbinden Sie zwei Profile durch Winkelanschlüsse mit einem dritten Profil. Jeder der beiden Winkelanschlüsse kann benutzerdefiniert erfolgen oder nach DAST. Beim DAST-Einbau haben Sie die Wahl zwischen

Anschluss vom Typ IW
Die anzuschließende Profil wird - falls erforderlich - automatisch verkürzt, verlängert und/oder ausgeklinkt.
Anschluss vom Typ IG
Anzuschließendes Profile und Anschlussprofil stoßen aneinander und werden mit so genannten gestreckten Winkeln angebracht.

Die Funktion lässt sich sowohl bei parallelen als auch bei senkrecht stehenden Flanschen anwenden.

Wählen Sie zuerst das erste anzuschließende Profil aus. Dies kann ein I-, L-, U-, T- oder Z-Profil sein.
Wählen Sie das zweite anzuschließende Profil aus. Zugelassen sind hier ebenfalls I-, L-, U-, T- und Z-Profile.
Bestimmen Sie das Profil, an das angeschlossen wird. Zugelassen sind hier I-Profile.

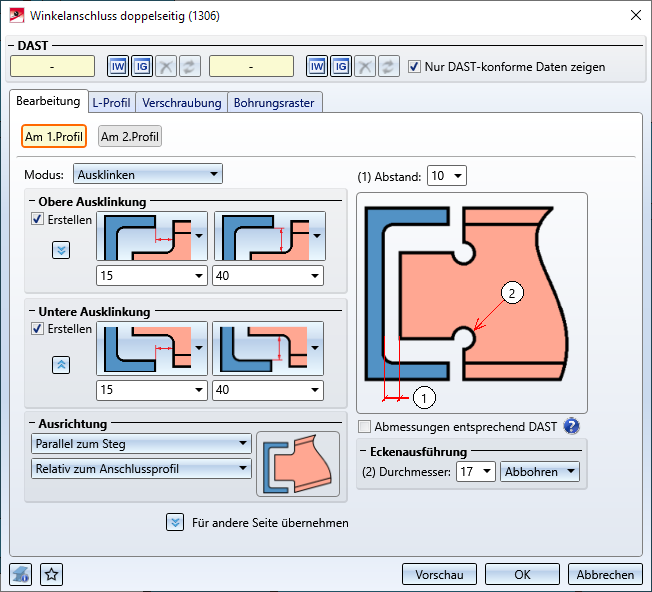

Das Dialogfenster Winkelanschluss doppelseitig (1306) wird angezeigt.

Die Bedienung des Fenster erfolgt im Wesentlichen analog zum Dialogfenster Winkelanschluss einseitig (1305).

Beachten Sie:

Beim Winkelanschluss entstehen max. sechs Verschraubungsgruppen mit dem Namen Schraubverbindung. Die Zuordnung dieser Verschraubungsgruppen sowie der L-Profile hängt von den Einstellungen auf der Registerkarte Verschraubung ab.

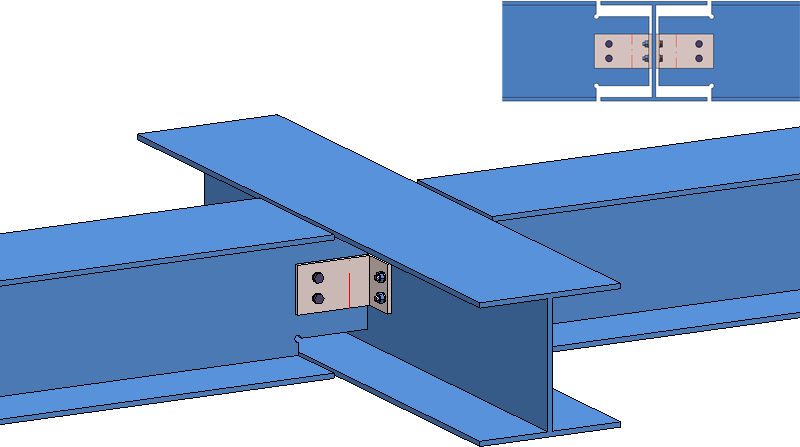

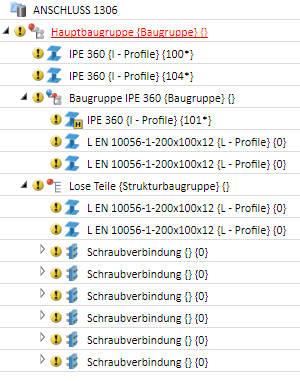

Wie der Winkelanschluss in die Teilestruktur eingefügt wird, hängt von den Einstellungen auf der Registerkarte Verschraubung ab. Die folgende Tabelle sollen dies anhand der folgenden Konstruktion verdeutlichen:

1. Profil	2. Profil	3. Profil	Zuordnung	Struktur

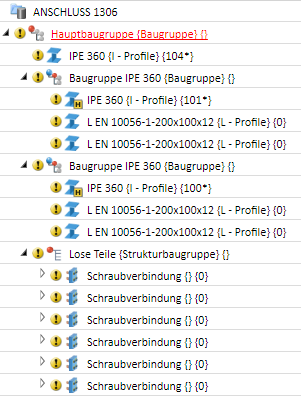

Werkstatt	Werkstatt	Baustelle	Loses Teil	Die L-Profile werden der Baugruppe des 1. bzw. 2. Profils zugeordnet. Die Verschraubungsgruppen werden in einer eigenständigen Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst. Struktur

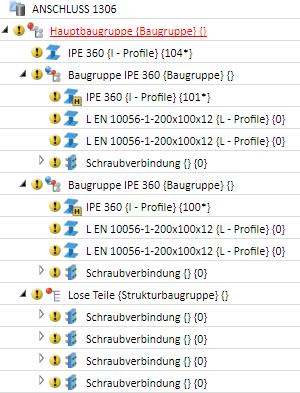

Werkstatt	Werkstatt	Baustelle	Baugruppe	Die L-Profile und die Verschraubungen am 1. und 2. Profil werden werden der Baugruppe des 1. bzw. 2. Profils zugeordnet. Die Verschraubungen am 3. Profil werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst, die auf derselben Stufe wie das 3. Profil liegt. Struktur
Werkstatt	Baustelle	Baustelle	Loses Teil	Die L-Profile am 1. Profil werden der Baugruppe des 1. Profils zugeordnet. Die L-Profile am 2. Profil sowie alle Verschraubungsgruppen werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst. Struktur

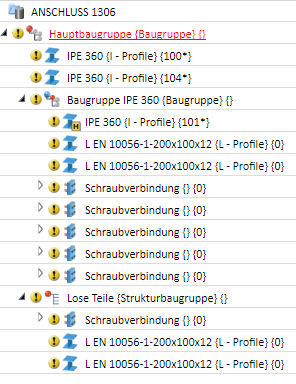

Werkstatt	Baustelle	Baustelle	Baugruppe	Die L-Profile und Verschraubungen am 1. Profil sowie die Verschraubungen am 3. Profil werden der Baugruppe des 1. Profils zugeordnet. Die L-Profile und Verschraubungen am 2. Profil werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst, die auf derselben Stufe wie das 2. Profil liegt. Struktur
Baustelle	Werkstatt	Baustelle	Loses Teil	Die L-Profile am 2. Profil werden der Baugruppe des 2. Profils zugeordnet. Die L-Profile am 1. Profil sowie alle Verschraubungsgruppen werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst.
Baustelle	Werkstatt	Baustelle	Baugruppe	Die L-Profile und Verschraubungen am 2. Profil sowie die Verschraubungen am 3. Profil werden der Baugruppe des 2. Profils zugeordnet. Die L-Profile und Verschraubungen am 1. Profil werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst, die auf derselben Stufe wie das 1. Profil liegt.

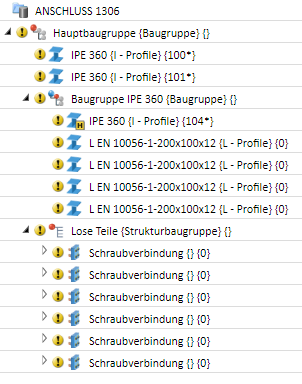

Baustelle	Baustelle	Werkstatt	Loses Teil	Alle L-Profile werden der Baugruppe des 3.Profils zugeordnet. Alle Verschraubungsgruppen werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst. Struktur

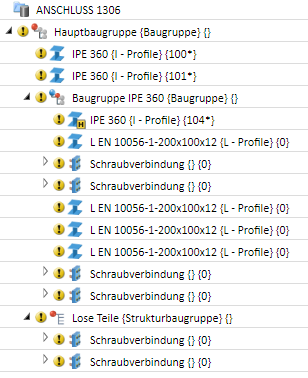

Baustelle	Baustelle	Werkstatt	Baugruppe	Die L-Profile und Verschraubungen am 3. Profil werden der Baugruppe des 3. Profils zugeordnet. Die Verschraubungen am 1. und 2. Profil werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst. Struktur

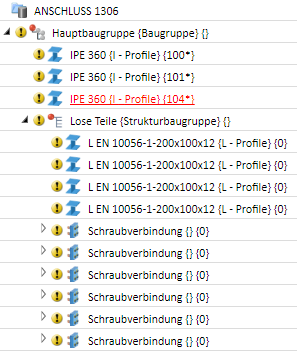

Baustelle	Baustelle	Baustelle	-	Alle L-Profile und alle Verschraubungsgruppen werden in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst. Struktur

Anschlüsse + Varianten (3D-STB) • Dialogfenster für Anschlüsse (3D-STB) • Das Katalogsystem für Anschlüsse + Varianten (3D-STB)
