Profil aus Skizze

Stahlbau > Neu > Profil aus Skizze

Diese Funktion leitet ein Profil aus einer beliebigen – in der aktuellen Konstruktion vorhandenen - Skizze ab.

Erstellen Sie ggf. die entsprechende Skizze. Beachten Sie beim Zeichnen der Skizze, dass der Abstand der Skizze zum Koordinatensystem entscheidend für die spätere Lage des eingebauten Profils ist. Das Profil wird mit dem gleichen Abstand zur xy-Ebene eingebaut, den die Skizze zum Ursprung des Koordinatensystems hat. Die Profilachse wird immer in den Koordinatenursprung gelegt.

Bestimmen Sie einen 3D-Punkt für die Lage der Profilachse.

Das Dialogfenster Skizzen-Profile wird angezeigt. Geben Sie die Sachnummer für das Profil ein. Als Defaulteinstellung wird Skizzenprofil vorgeschlagen.

Wollen Sie dem Profil weitere Daten (Gewicht, Handelsgewicht, Oberfläche) zuordnen, dann aktivieren Sie die entsprechende Checkbox und geben Sie den Wert ein.

Wählen Sie das Material aus.

Soll die Skizze nach der Erzeugung des Profils gelöscht werden, dann aktivieren Sie die entsprechende Checkbox.

Verlassen Sie das Fenster mit OK.

Anschließend beginnt der eigentliche Einbaudialog. Dieser erfolgt analog zum Einbau von Normprofilen. Wählen Sie also die gewünschten Einbauoptionen, bestimmen Sie den Anfangs- und ggf. den Endpunkt des Profils.

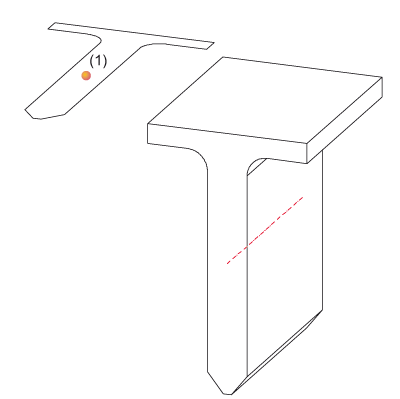

Aus einer Skizze (links) abgeleitetes Profil, (1) Punkt für Profilachse

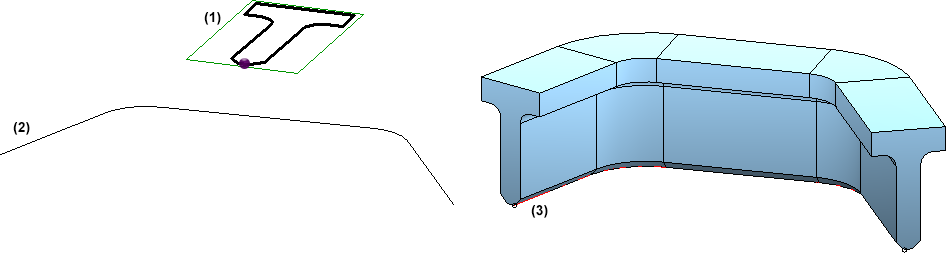

Aus einer Skizze (1) abgeleitetes, entlang eines Kantenzuges (2) verlegtes Profil (3)

Hinweise:

Der Querschnitt eines aus einer Skizze abgeleiteten Profils lässt sich über die Featuretechnik nachträglich verändern. Die Skizze ist im Feature-Protokoll eingetragen und kann dort geladen und bearbeitet werden.

Im Gegensatz zu den übrigen Stahlbauprofilen ist bei Profilen, die aus einer Skizze abgeleitet werden, auch eine Punktverschiebung im Rechteck quer zur Profilachse möglich.

Alternativ können Sie zur Erzeugung des Profils auch die Funktion Profil aus Skizze (3D-STB) im Kontextmenü der Skizze verwenden. Dabei ist Folgendes zu beachten: Gehört die Skizze zu einer Baugruppe, dann wird auch das Profil dieser Baugruppe zugeordnet.
