Einbauoptionen - Einbau in Ebene

Skizziertechnik

Der Einbau des Profils erfolgt mit der Skizziertechnik. Ausgehend vom Anfangspunkt blendet HiCAD hier automatisch Hilfslinien entlang eines vordefinierten Rasters ein und zeigt die entsprechenden Winkel und Distanzen am Cursor an. Auf diesem Raster können Sie durch entsprechende Cursorbewegungen beispielsweise die Richtung und Länge des Profils mit einem Mausklick bestimmen.

Anfangspunkt und Profillänge

Der Einbau des Profils erfolgt durch Bestimmung des Anfangspunktes und Angabe eines Punktes in Längsrichtung des Profils.

1. Tragen Sie den Wert für die Profillänge ein, und schließen Sie die Werteingabe mit ENTER oder einem Klick mit der linken Maustaste ab.
2. Bestimmen Sie den Anfangspunkt. HiCAD fällt das Lot auf die Bearbeitungsebene und baut dort das Profil ein.
3. Um die Richtung des Profils zu definieren,
4. identifizieren Sie einen Punkt in Längsrichtung oder
5. übernehmen Sie mit der rechten Maustaste die Richtung des zuletzt eingebauten Profils. Voraussetzung dafür ist, dass Sie diese Funktion zwischenzeitlich nicht verlassen haben.

Einbau über zwei Punkte

Der Einbau des Profils erfolgt durch die Angabe des Anfangs- und Endpunktes. Die Lage des Profils wird durch den Anfangspunkt definiert, Länge und Richtung durch den Endpunkt. Ist diese Option aktiv, dann ist das Eingabefeld für die Länge gesperrt.

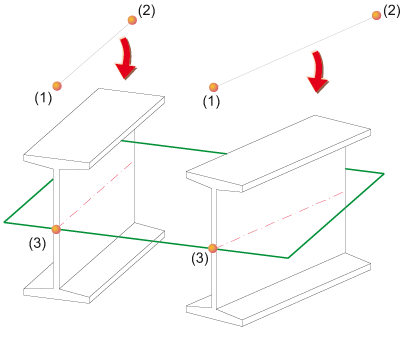

1. Bestimmen Sie den Anfangspunkt. HiCAD fällt das Lot auf die Bearbeitungsebene und baut dort das Profil ein.
2. Um Länge und Richtung des Profils zu definieren,
3. identifizieren Sie den Endpunkt mit dem Cursor, oder
4. übernehmen Sie mit der rechten Maustaste Länge und Richtung des zuletzt eingebauten Profils (Voraussetzung ist, dass Sie die Funktion nicht zwischenzeitlich verlassen haben), oder
5. bestimmen Sie den Endpunkt mit einer anderen Punktoption, z.B. Relativ R.
