Thema: HiCAD Stahlbau

Einbauoptionen - Drehen/Spiegeln

Stahlbau > Neu > Profile

Mit den Optionen Drehen und Ausrichten lässt sich das Profil beim Einbau um die Profilachse drehen.

Dazu bauen Sie zunächst das erste Profil ein und wählen dann die gewünschte Drehfunktion! Bei nachfolgend eingebauten Profilen desselben Typs – ohne dass die Funktion zwischenzeitlich verlassen wurde – wird die Drehung dann automatisch ausgeführt.

Drehen

Diese Funktion dreht das Profil um die Profilachse. Geben Sie den Drehwinkel ein, oder drücken Sie die rechte Maustaste, wenn Sie das Kontextmenü aktivieren und den Winkel aus der Konstruktion abgreifen wollen. Mit einem Klick auf die Schaltfläche Drehen führen Sie eine Drehung um den angegebenen Winkel aus.

Ausrichtung

Mit der Funktion Ausrichtung wird das Profil bezogen auf einen anzugebenden 3D-Punkt gedreht. Wählen Sie die Schaltfläche Ausrichten. Geben Sie dann einen 3D-Punkt in Stegrichtung an. Das Profil wird so gedreht, dass sein Steg in der Ebene liegt, die durch den 3D-Punkt und die "ursprüngliche" Profilachse gebildet werden kann.

Enden vertauschen

Diese Option spiegelt das einzubauende Profil (nützlich z.B. bei L-Profilen).

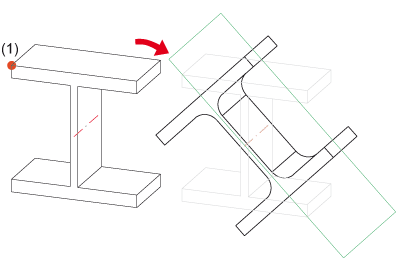

Ausrichtung in Stegrichtung, angegebener Punkt (1)
