Thema: HiCAD Stahlbau

Einstellungen für Raster-Untersysteme

Konfigmanagement

Einstellungen für Raster-Untersysteme werde im Konfigurationsmanagement (isdconfigeditor.exe) festgelegt und zwar:

• Farbe und Linienart
• Einstellungen für die automatische Beschriftung von Raster-Untersystemen bei der Zeichnungsableitung
• Einstellungen für die manuelle Beschriftung von des Raster-Untersystems

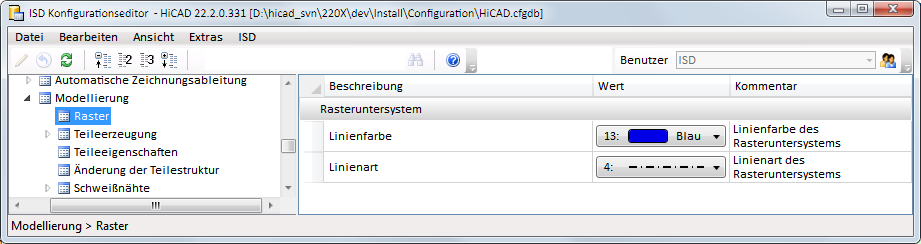

Farbe und Linienart

Einstellungen für die automatische Beschriftung von Raster-Untersystemen bei der Zeichnungsableitung

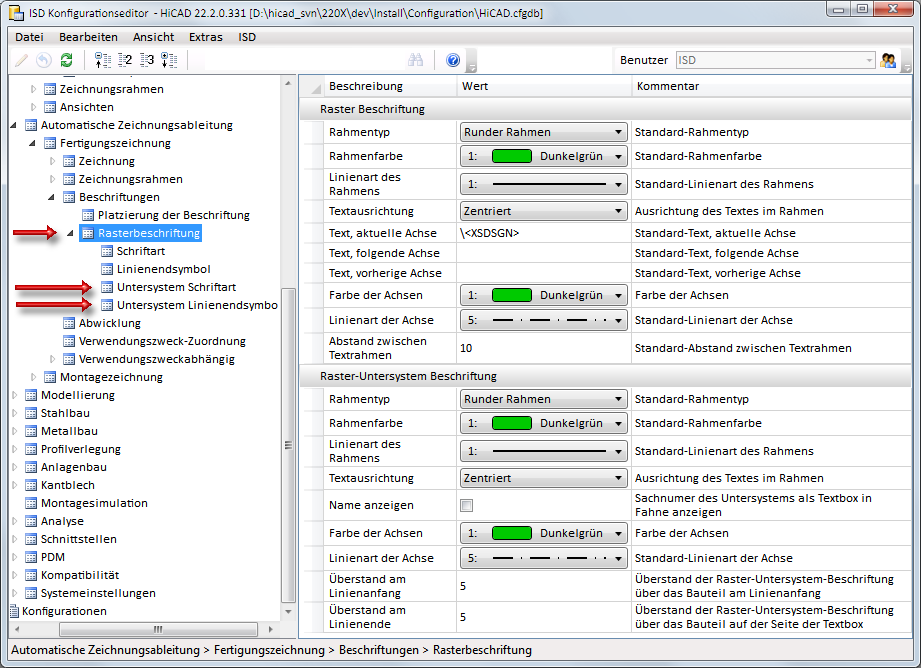

Die automatische Beschriftung von Raster-Untersystemen ist nur bei der Zeichnungsableitung möglich. Die Einstellungen für die automatische Beschriftung legen Sie im Konfigurationsmanagement unter Automatische Zeichnungsableitung > Fertigungszeichnung > Beschriftungen > Rasterbeschriftung fest.

Rasterbeschriftung

Hier legen Sie in der Gruppe Raster-Untersystem Beschriftung (rechtes Fenster) die Einstellungen für die Beschriftung der Raster-Untersysteme fest. Dies sind

• die Farbe und Linienart der Achsen
• der Überstand am Linienanfang und - ende
  Die Linie wird beim Erzeugen um diesen Wert über das Bauteil hinaus verlängert.
• Name anzeigen
  Ist diese Checkbox aktiv, dann wird die Sachnummer des Raster-Untersystems in die Textbox der Fahne geschrieben.
• die Ausrichtung des Textes innerhalb des Rahmens
• Typ, Farbe und Linienart des Rahmens um den Namen.

Untersystem Schriftart

Hier legen Sie die Textparameter für die Beschriftung fest:

• Font,
• Schriftnummer (nur HiCAD-Fonts),
• Schriftfarbe und -höhe,
• Schicht,
• Ausrichtung und Drehwinkel,
• Seitenverhältnis/Neigungswinkel und Weitenfaktor (nur HiCAD-Fonts) sowie
• die Schriftstärke (nur für Fonts des Betriebssystems).

Untersystem Linienendsymbol

Mit diesen Parametern bestimmen Sie die Art, die Höhe und die Länge des Symbols.

Einstellungen für die manuelle Beschriftung von Raster-Untersystemen

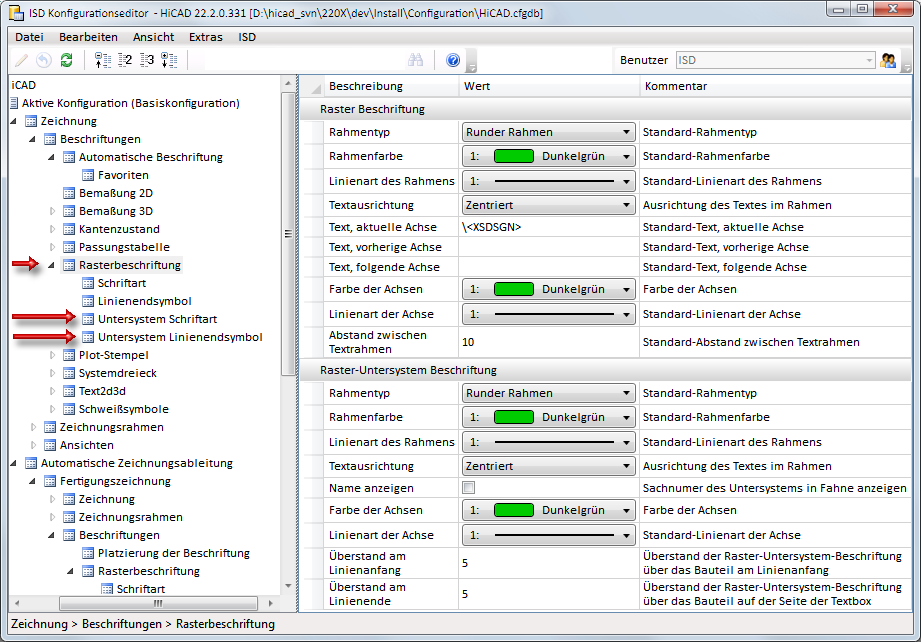

Die entsprechenden Einstellungen für manuelle Beschriftungen von Raster-Untersystemen finden Sie im Konfigurationsmanagement unter Zeichnung > Beschriftungen > Rasterbeschriftung.

Die möglichen Parameter entsprechenden denen der automatischen Beschriftung.
