Verlängern/Verkürzen

Stahlbau > Verlängern

Mit Funktionen dieses Bereiches lassen sich

Profile verlängern oder verkürzen

Profile teilen und

Profile vereinigen.

Längenänderung

Die Profillänge wird um einen bestimmten Betrag geändert.

Profil ändern über neue Gesamtlänge

Das Profil wird durch Angabe der neuen Gesamtlänge verkürzt bzw. verlängert.

Profillänge ändern bis Punkt

Das Profil wird bis zu einem beliebigen 3D-Punkt der Konstruktion verkürzt/verlängert.

Profil einmal bündig teilen

Das Profil wird durch Angabe eines Teilungsabstandes von einem Profilende geteilt.

Unter finden Sie im Menü Teilen weitere Funktionen.

Einfach teilen mit Spalt

Aufteilen eines Profils in zwei Teilprofile – wahlweise mit Spalt oder Überlappung.

Mehrfach bündig teilen

Teilen eines Profils in mehrere gleichgroße Profile, die lückenlos aneinander anschließen.

Mehrfach teilen mit Spalt

Mehrfaches, gleichmäßiges Teiles eines Profils mit einem definierten Spalt zwischen zwei Teilprofilen:

Vereinigen

Geteilte Profile lassen sich mit dieser Funktion wieder zu einem Profil vereinigen.

Hinweis:

Mit den Funktionen zur Längenänderung wird die vorhandene Stirnkontur (End-Fläche des Profils, die verschoben wird) immer beibehalten und wie angegeben verlängert/verkürzt. Das heißt, an der Stirnkontur werden keine Flächen verändert, entfernt oder hinzugefügt.

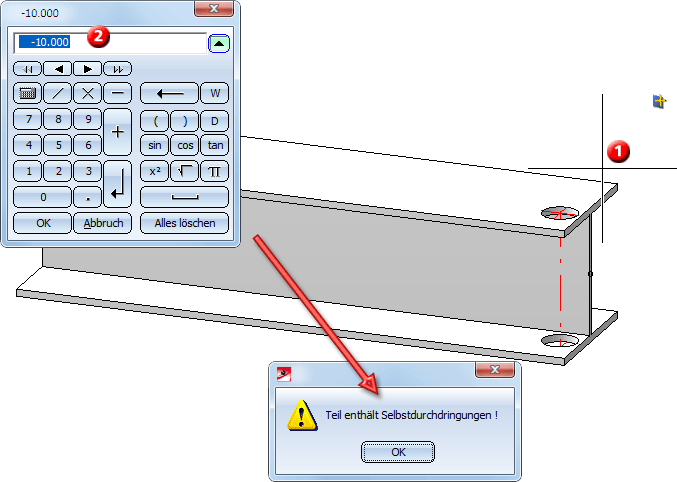

Deshalb schlägt ein Verlängern/Verkürzen beispielsweise fehl, wenn das Profil "in eine Bohrung" verkürzt werden soll (siehe Abbildung).

In derartigen Situationen können Sie einfach die Funktion Anschneiden verwenden, die das Profil wirklich an der gewählten Fläche/Kante anschneidet, unabhängig von der vorhandenen Geometrie (alternativ kann auch die Bearbeitung, welche in die Stirnkontur kommen soll, VOR dem Verlängern erzeugt werden).
