Thema: HiCAD Stahlbau

Einfügen aus Teileartkatalog

Andockfenster Bauwesen-Funktionen > Stahlbau > Bauwesen allgemein > Teileartkatalog

Mit dieser Funktion lassen sich vordefinierte Baugruppen anlegen oder vordefinierte Objekte inkl. Attribute wie Fundamente, Dachelemente, Wände, Isolationen etc. aus einer in der Konstruktion vorhandenen Skizze ableiten.

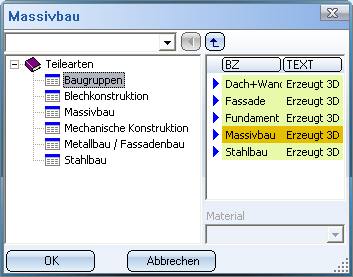

Nach dem Aufruf der Funktion wird das Fenster Teilearten angezeigt.

1. Wählen Sie links im Fenster die gewünschte Teileart.
2. Wählen Sie rechts im Fenster das gewünschte Objekt.
3. Identifizieren Sie - falls erforderlich - die entsprechende Skizze und geben Sie die gewünschten Werte ein. Diese sind abhängig von der gewählten Teileart.

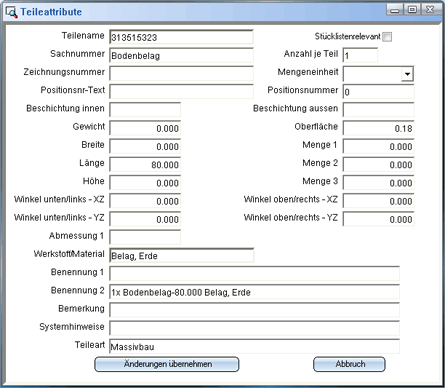

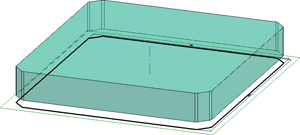

Die folgende Abbildung zeigt ein Bodenbelag-Objekt, das nach Auswahl von Teileart: Massivbau, Bodenbelag aus einer Skizze abgeleitet wurde sowie die entsprechende Attributmaske.

Teileart-Kataloge werden über den HiCAD-Katalogeditor (CATEDITOR.EXE) verwaltet und lassen sich dort bearbeiten und erweitern (Katalog WERKSNORMEN > TEILEARTEN). Ausführliche Informationen zur Bearbeitung und Erweiterung von Katalogen finden Sie in der Online-Hilfe des Katalogeditors.
