Thema: HiCAD R+I Schemata

Symbol aus anderer Bibliothek einfügen

R+I-Bibliothek > Symbol > Symbol aus anderer Bibliothek einfügen

Hiermit können Sie ein Bibliothekssymbol aus einer anderen Bibliothek holen und unter neuem Namen in die aktuell geladene Bibliothek einfügen.

So gehen Sie vor:

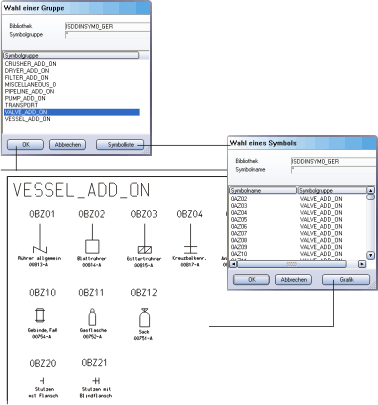

1. Wählen Sie die Bibliothek, aus der Sie ein Symbol übernehmen möchten.
2. Wählen Sie die Symbolgruppe, aus der Sie ein Symbol übernehmen möchten, wenn Sie die Symbolgrafik sehen wollen. Oder: Klicken Sie auf Symbolliste, wenn Sie das Symbol über seinen Namen auswählen wollen.

Wenn Sie hier ein Symbol auswählen, wird es nochmals vergrößert dargestellt. Dann können Sie entscheiden, ob Sie es übernehmen wollen oder nicht.

3. Geben Sie den Namen ein, den das Symbol in der aktuell geladenen Bibliothek erhalten soll.
4. Wählen Sie mit dem Fadenkreuz oder über die Auswahlliste die Symbolgruppe, der Sie die Kopie des ausgewählten Symbols zuordnen wollen.
5. Platzieren Sie das Symbol, das nun am Fadenkreuz hängt innerhalb des Rahmens der gewählten Gruppe.

Sie werden nun gefragt, ob die Position korrekt ist. Wenn Sie die Frage verneinen, können Sie die Gruppenauswahl und Symbolpositionierung noch einmal wiederholen.

6. Schließen Sie die Funktion mit JA ab.

Symbolbibliothek bearbeiten (R+I)
