Schnellansicht

Die R+I-Schnellansicht basiert auf HiCAD-Viewer-Funktionen und ermöglicht damit ein schnelles Einblenden einer R+I-Zeichnung, ohne dass diese dafür in ein anderes HiCAD-Fenster geladen werden muss. Sie wird stattdessen in einem zusätzlichen Fenster gezeigt. Dort stehen, wenn erforderlich, Funktionen zum Zoomen, zur Identifizierung und zum Markieren von Teilen und zur Blattauswahl zur Verfügung. Der Viewer benötigt die Grafikdaten in einem speziellen Dateiformat. Die Schnellansicht ist daher erst möglich, wenn zu der entsprechenden Zeichnung auch die passenden Viewer-Daten erzeugt wurden. Dies geschieht im R+I automatisch, wenn in den Einstellungen Registerkarte Schema die Option Dateien für Viewer erzeugen gesetzt ist.

Ist in der Registerkarte die Schnellansicht aktiviert und stehen für die darzustellende Zeichnung keine Viewer-Daten zur Verfügung, verhält sich HiCAD so, als sei die Schnellansicht nicht aktiviert.

Einstellungen für Schemablätter

Die folgenden Funktionen der Funktionsgruppe R+I-Blatt >Sonstiges (Registerkarte R+I-Schema) können die Schnellansicht für Schemablätter nutzen:

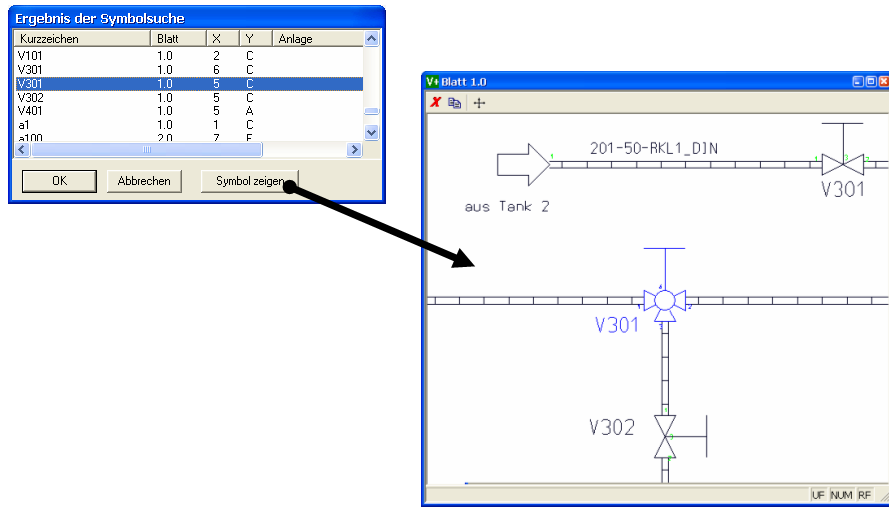

Bei allen drei Funktionen gelangt man zu einer Ergebnisliste, in der man die Zeile eines Symbols markieren kann. Mit einem Klick auf Symbol zeigen wird das Blatt, auf dem sich das ausgewählte Symbol befindet, im Viewer gezeigt. Dabei wird in einen Ausschnitt gezoomt, der das Symbol selbst und seine nähere Umgebung umfasst. Das Symbol wird grafisch hervorgehoben.

Über

gelangen Sie zurück zur Ergebnisliste, mit

aktivieren Sie die Gesamtansicht. Mit

laden Sie das Blatt zum Symbol.

Einstellung für Symbolbibliotheken

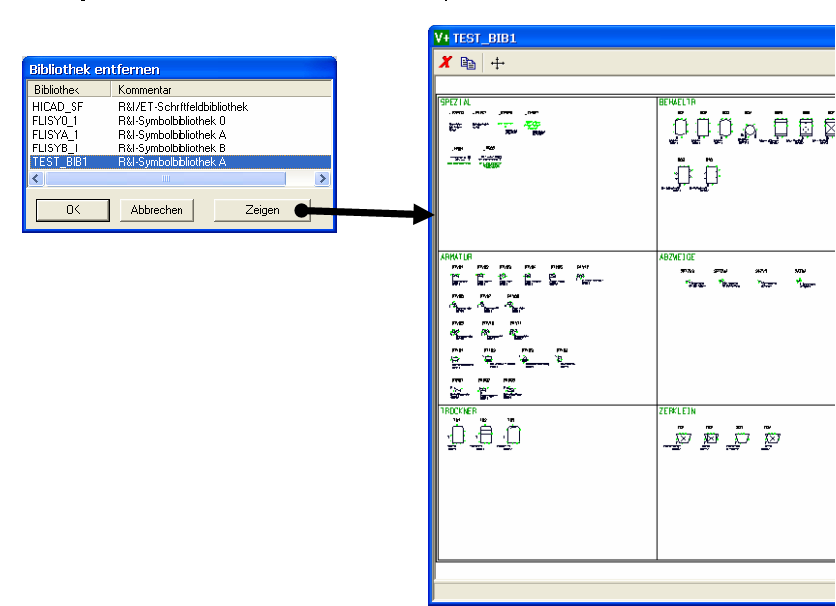

Die nachfolgend aufgeführten Funktionen können die Schnellansicht für Symbolbibliotheken nutzen.

Über

gelangen Sie zurück zum Aufstellungsplan, mit

aktivieren Sie die Gesamtansicht.
