Thema: HiCAD R+I Schemata

Information zum Start vom Modul R+I-Schemata

Um das Modul R+I-Schemata aufzurufen, starten Sie zunächst HiCAD, indem Sie

• über die Startleiste den Ordner Programme und dort im Menü ISD... das HiCAD-Symbol wählen oder
• das HiCAD-Symbol auf dem Desktop anklicken.

Aufruf über das Start Center

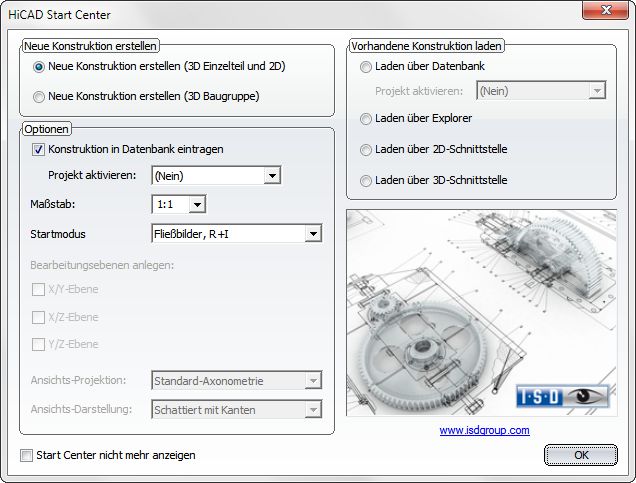

Der Aufruf des Moduls R+I-Schemata kann - sofern es nicht deaktiviert wurde - schon im HiCAD Start Center erfolgen. Wählen Sie dazu als Startmodus den Eintrag Fließbilder R+I.

Um ein neues Projekt anzulegen, aktivieren Sie die Option Neue Konstruktion erstellen, zum Laden eines bereits vorhandenen Projektes die Option Vorhandene Konstruktion laden.

Soll das Projekt in der Datenbank verwaltet werden, bzw. wird es dort verwaltet, dann aktivieren Sie außerdem die Option Konstruktion in Datenbank verwalten bzw. Laden über Datenbank. Nach dem Verlassen des Start Centers mit OK wird dann automatisch die Registerkarte R+I-Schema angezeigt.

Neue Konstruktion erstellen ohne Eintrag in die Datenbank

Beim Neuanlegen eines Projektes ohne Verwendung der Datenbank wird der Name zunächst von HiCAD automatisch vergeben. Neue Projekte erhalten den Namen RI_Schema gefolgt von einer fortlaufenden Nummer, z.B. RI_Schema1, RI_Schema2 ... Die Dateinamenserweiterung ist .RPA.

Beim Speichern des Projektes fordert HiCAD Sie dann auf, den Namen zu bestätigen oder einen anderen Namen einzugeben.

Neue Konstruktion erstellen und in Datenbank eintragen

In diesem Fall erscheint die Maske zum Anlegen eines Dokumentstamms (siehe HELiOS-Hilfe).

Aufruf über das Menü

Innerhalb von HiCAD kann der Aufruf des Moduls R+I-Schemata über die Aktivierung der Registerkarte R+I-Schema in der Multifunktionsleiste erfolgen.

Allgemeine Informationen (R+I)
