Thema: Stücklisten / Report Manager

Spaltensumme

Die Spaltensumme kann im Report Manager eingeschaltet werden, indem Sie mit der rechten Maustaste auf die Spaltenüberschrift klicken.

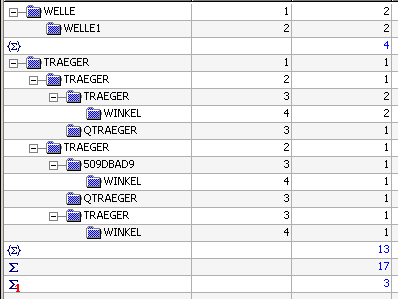

• 1.Stufe
  Die ersten Stufen aller sichtbaren Stücklisteneinträge werden summiert (z.B. Maschinenbauorientierte Gewichtsermittlung, die Baugruppengewicht direkt in der Baugruppe eingetragen haben). Kennzeichnung:∑1

• Alle Stufen
  Die sichtbaren Einträge aller Stufen werden summiert (z.B. Stahlbau- und Anlagenbau-orientierte Gewichtsberechnung, ohne Gewichtseintrag in den 'Baugruppen'). Kennzeichnung: ∑

• Baugruppen
  Die sichtbaren Einträge einer Baugruppe werden jeweils summiert. Kennzeichnung: {∑}

Beachten Sie bitte:

• Grundsätzlich werden nur die sichtbaren Zellen aufsummiert
• Die Spaltensumme wird bei der Ausgabe in Excel nicht berücksichtigt.
• In der Strukturstückliste muss nach DIN-Norm die "Anzahl" einer Position multipliziert mit der Anzahl der übergeordneten Baugruppen ausgegeben werden, d.h.  auch alle mit der Anzahl multiplizierten Felder  (z.B. Gesamtgewicht/ Fläche) berücksichtigen dies.

• In der Datei InitRepMan.dat kann eingestellt werden, ob die Anzahl einer Position nach HiCAD2-Logik oder nach "DIN-Norm", d.h. mit Multiplizieren der Anzahl der übergeordneten Baugruppen berechnet werden soll. Standardmäßig ist die Berechnung nach DIN-Norm voreingestellt. Sie finden die Datei im Ordner %AppData%\ISD Software und Systeme\ReportManager.

Standardmäßig ist ab 1205.0 die Berechnung nach DIN-Norm voreingestellt.
