Thema: Stücklisten / Report Manager

Vorlagen anpassen - Einstellungen

Auf dem Tabellenblatt "Einstellungen" befinden sich Einstellungen zu dieser Vorlage.

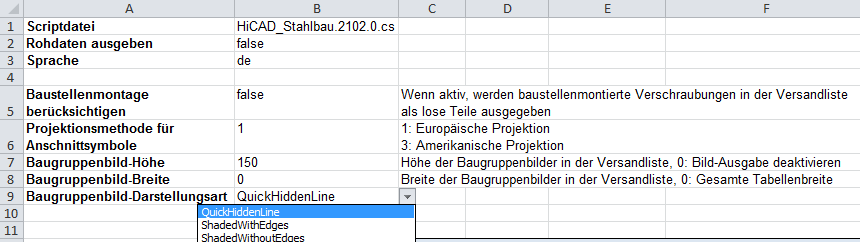

Generelle Einstellungen

Im oberen Bereich des Tabellenblattes können generelle Einstellungen zu dieser Vorlage vorgenommen werden:

• Scriptdatei: Gibt an, welches Skript für die Verarbeitung dieser Vorlage genutzt werden soll. Pfadangaben sind optional und werden relativ zum Pfad der RMS-Datei ausgewertet.
• Rohdaten ausgeben: Wenn dieser Wert auf true gesetzt wird, werden drei zusätzliche Blätter "Header", "Quantity_List" und "Structure_List" erzeugt, welche alle vom ReportManager übergebenen Daten enthalten. Diese Funktion ist speziell zur Fehlersuche gedacht.
• Sprache: Welche Sprache für die Auflösung von HiCAD-Textschlüsseln genutzt werden soll.
• Baustellenmontage berücksichtigen: Wird dieser Wert auf true gesetzt, werden Verschraubungen, die als baustellenmontiert markiert sind, in der Versandliste als lose Teile aufgeführt.
• Projektionsmethode für Anschnittsymbole: Steht dieser Wert auf 1, wird die "Europäische" oder "Deutsche Projektion" für Anschnittsymbole genutzt (Ansicht von rechts). Steht dieser Wert dagegen auf 3, wird die Amerikanische Projektion benutzt (Ansicht von links).
• Baugruppenbild-Höhe: Hier können Sie festlegen, mit welcher Höhe die Baugruppenbilder in der Versandliste erzeugt werden sollen. Einheit für diesen Wert sind Pixel. Tragen Sie hier einen Wert von 0 ein, werden keine Bilder in der Versandliste erzeugt.
• Baugruppenbild-Breite: Hier können Sie die Breite für die Baugruppenbilder in der Versandliste festlegen. Ein Wert von 0 bedeutet hier, dass die Bilder entsprechend der gesamten Breite der Tabelle erzeugt werden.
• Baugruppenbild-Darstellungsart: Diese Option legt fest, welche Darstellungsart für die Bilder in der Versandliste verwendet wird. Zur Auswahl stehen:
  • QuickHiddenLine - Quick Hidden-Line
  • ShadedWithEdges - Schattiert mit Kanten
  • ShadedWithoutEdges - Schattiert ohne Kanten

Damit Baugruppenbilder erzeugt werden können, ist es zudem vonnöten, dass HiCAD während der Stücklistenerstellung im Hintergrund gestartet ist und die entsprechende Konstruktion geladen ist.

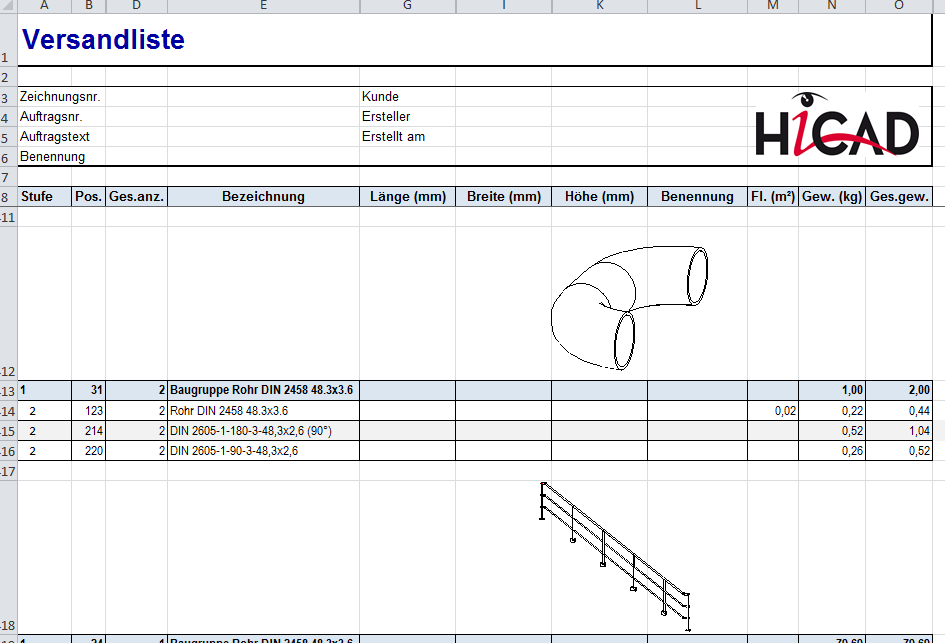

Beispiel für eine Versandliste mit Brugruppenbildern

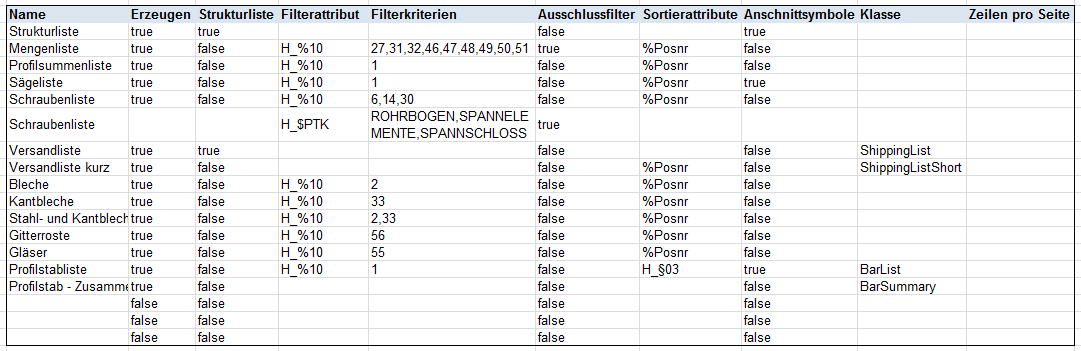

Blattabhängige Einstellungen

Stücklisten: Dieser Tabellenbereich enthält Einstellungen für die einzelnen Blätter der Excel-Vorlage. Er kann beliebig gekürzt und erweitert werden. Da der Bereich der Tabelle durch einen benannten Bereich angegeben wird, sollte zum Hinzufügen neuer Zeilen über einen Rechtsklick in den Bereich dieser Tabelle das Kontextmenü geöffnet und dort die Funktion "Zellen einfügen" - "Ganze Zeile" genutzt werden, da hierdurch der benannte Bereich automatisch vergrößert wird.

Eine Liste der zur Verfügung stehenden Attribute finden Sie hier.

• Name: Name des Tabellenblattes
• Erzeugen: Legt fest, ob dieses Tabellenblatt ausgegeben werden soll. Wenn dieser Wert auf false steht, wird dieses Tabellenblatt ignoriert.
• Strukturliste: Steht dieser Wert auf true, werden die ReportManager-Daten für Strukturlisten verwendet und die spezielle Strukturlisten-Formatierung angewandt.
• Filter: Wenn in einem Blatt nur bestimmte Werte ausgegeben werden sollen, können Sie diese über die Spalten "Filterattribut", "Filterkriterien" und "Ausschlussfilter" festlegen.
  • Filterattribut: Gibt an, welches Attribut für die Filterung verwendet werden soll.

  • Filterkriterien: Gibt an, nach welchem Wert / welchen Werten gefiltert werden soll. Mehrere Werte werden durch Kommas getrennt.
  • Ausschlussfilter: Legt die Wirkung des Filters fest: Bei false werden nur Zeilen ausgegeben, die das Kriterium erfüllen; bei true dagegen werden nur Zeilen ausgegeben, die das Kriterium nicht erfüllen.

  Beispiele:
  • Wollen Sie nur Zeilen ausgeben, die als Teiletyp (Attribut "H_%10") Stahlbauprofil (Wert "1") oder Stahlbaublech (Wert "2") haben, verwenden Sie folgenden Filter:
    • Filterattribut: H_%10
    • Filterkriterien: 1,2
    • Ausschlussfilter: false
  • Wollen Sie nur Zeilen ausgeben, die keine Glasscheiben (Teiletyp 55) sind, verwenden Sie folgenden Filter:
    • Filterattribut: H_%10
    • Filterkriterien: 55
    • Ausschlussfilter: true
  • Wollen Sie in der kurzen Versandliste bei größeren Modellen -mehr als nur die 1. Stufe der Teilestruktur ausgeben (z.B. die 1. und 2. Stufe), dann verwenden Sie folgende Filter:
    • Filterattribut %Stufe
    • Filterkriterien 1,2
    • Ausschlussfilters false

  Wollen Sie mehrere Filter anwenden (z.B. einen Inklusions- und einen Exklusions-Filter),erzeugen Sie eine weitere Zeile in der Tabelle, in der nur die Werte Name (muss gleich dem der vorigen Zeile sein), Filterattribut, Filterkriterien und Ausschlussfilter gesetzt sind.

  Beispiel: Sie wollen Zeilen ausgeben, die als Teiletyp (Attribut "H_%10") eine Normteilverschraubung enthält (Wert "6"), jedoch als Normteilkatalogschlüssel (Attribut "$PTK") keine "SPANNELEMENTE" beinhaltet.

  • Zeile 1 enthält dann, neben den anderen Werten:
    • Filterattribut: H_%10
    • Filterkriterien: 6
    • Ausschlussfilter: false
  • Zeile 2 enthält nur folgende Werte:
    • Name: Wie in der vorigen Zeile
    • Filterattribut: H_$PTK
    • Filterkriterien: SPANNELEMENTE
    • Ausschlussfilter: true
• Sortierattribute: Nach welchen Attributen die Ausgabe sortiert werden soll. %Posnr sortiert nach der Positionsnummer, %Anzahl,H_§01 sortiert erst nach Anzahl (%Anzahl), bei gleicher Anzahl dann nach Gewicht (H_§01).
• Anschnittsymbole: Steht dieser Wert auf true, werden die Stahlbauanschnitte (Attribute H_$09 und H_$10) als Bild (aus PrintDat\Cuts) ausgegeben. Hierfür sind die seit HiCAD 2015 neu hinzugekommenen sprachunabhängigen Profilkategorie-Attribute erforderlich (H_$PTK/H_$PSC; bei alten Konstruktionen ist eine Neuberechnung vonnöten).
• Klasse: Hier können spezielle Klassen angegeben werden, die die Erzeugung dieses Blattes beeinflussen können. Standardmäßig verfügbar sind folgende Klassen:
  • ShippingList - Für Versandlisten
  • BarList - Profilstabliste
  • BarSummary - für die Profilstab-Zusammenfassung
  • SheetListWithImages - für eine Liste von Kantblechen mitsamt Bildern
• Zeilen pro Seite: Bei Angabe einer Zeilenanzahl wird bei gruppierten Listen versucht, einen Seitenumbruch einzufügen, um Gruppen zusammenzuhalten. Die auf eine Seite passende Anzahl ist abhängig von verschiedenen Parametern wie Zeilenhöhen und Druckereinstellungen und muss entsprechend experimentell gewählt werden.
