Thema: Parametrik (HCM)

Symmetrisch

2D-Teil >  2D-HCM-Bedingungen > Fix... > Lagebedingungen- symmetrisch

Vorgehensweise:

  1. Identifizieren Sie zunächst die Symmetrielinie.
  2. Bestimmen Sie paarweise die Elemente, die sich symmetrisch zueinander verhalten sollen.

Die gewählten Elemente verhalten sich bei nachfolgenden Operationen, z. B. beim Dragging, spiegelbildlich.

Symmetriebedingungen werden mit "S" gekennzeichnet.

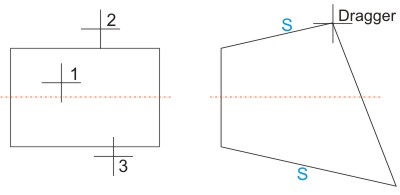

Abb.: Symmetriebedingung festlegen / draggen

Lagebedingungen definieren
