Thema: HiCAD Blech

Stanzen

Kantblech > Werkzeuge > Stanz...

HiCAD verfügt über eine Bibliothek mit vorbereiteten Stanzen, die Sie in Ihr Blechteil einbauen können. Um die Bibliothek zu erweitern verwenden Sie

  1. Aktivieren Sie erst die Blechlasche, die bearbeitet werden soll und dann die Funktion.

Wollen Sie mehrere Blechlaschen eines Blech-Hauptteils gleichzeitig stanzen, aktivieren Sie das Blech-Hauptteil.

Nach der Wahl der Funktion erscheint das Dialogfenster Einstellung.

  1. Aktivieren Sie die entsprechenden Kontrollkästchen und verlassen Sie die Einstellungen mit OK.

Wählen Sie Ganz durch für das Stanzen mehrerer Laschen.

  1. Fügen Sie je nach vorheriger Einstellung eine Bearbeitungsebene ein.

Das Auswahlfenster mit den Stanzwerkzeugen öffnet sich. Die Auswahl ist, wie in Windows üblich, als Baumstruktur dargestellt.

  1. Wählen Sie erst die Form dann die Abmessungen aus.
  2. Bestätigen Sie die Eingaben mit OK.

Sie können nun das Werkzeug einzeln einbauen oder über das erscheinende Menü Raster eine Gruppe zusammenstellen.

  1. Wählen Sie das Einbauraster aus und setzen Sie ggf. die notwendigen Parameter.
  2. Positionieren Sie das Werkzeug mit den Punktoptionen.

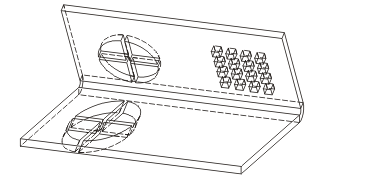

Das Blech wird gestanzt. Nun können Sie das Werkzeug ein weiteres mal einbauen. Alternativ haben Sie die Möglichkeit, vor Bestimmung der neuen Einbauposition mit der rechten Maustaste ein Kontextmenü zu aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung der Stanze ändern. Mit der mittleren Maustaste beenden Sie die Funktion.

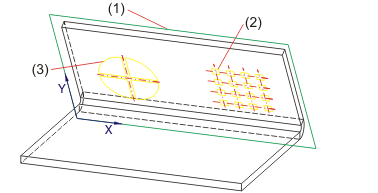

(1) Bearbeitungsebene
(2) Stanzung bis zur nächsten Fläche
(3) Komplettes Blechteil gestanzt (Ganz durch)

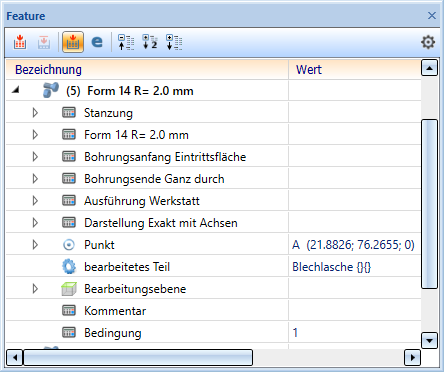

Die Stanze wird in das Featureprotokoll des Blechteils eingetragen und kann mit einem Doppelklick auf den Eintrag für die Form geändert werden.

Werkzeuge (3D-Blech)
