Thema: HiCAD Blech

Rohre, Behälter

Kantblech > Neu > Rohre und Behälter

Die Funktion Rohr- und Behälter ermöglicht Ihnen diverse Regelteile, Verbindungen, Hosenrohre und Richtungselemente in Ihre Blechkonstruktion einzusetzen und mit den Tools zu bearbeiten.

Das Menü, welches nach dem Aktivieren der Funktion erscheint, ist wie folgt aufgebaut:

• Einbau
• Rohre und Behälter wie Regelteile, Verbindungen, Hosenrohre und Richtungselemente
• Tools für die Bearbeitung der Rohre und Behälter

• Drehen des letzen Rohrstücks
• Offset
• 2x Differenz
• Offset und Differenz

Das Löschen von Rohr- und Behältern sowie einzelne Glieder der Richtungselemente können Sie über den ICN vornehmen oder über das Kontextmenü.

Einbau der Rohre und Behälter

Die Vorgehensweise beim Einbau von Regelteilen, Verbindungen, Hosenrohre und Richtungselementen ist immer gleich. Nachfolgend ist dieser Vorgang anhand eines Beispiels beschrieben.

Beispiel: Einsetzen eines Kegelstumpfes.

1. Wählen Sie erst eine der Optionen für den Einbau:

Nullpunkt: Das Teil wird im Koordinatenursprung eingebaut.

Bezugsfläche: Das Teil wird im Mittelpunkt der Bezugsfläche eingebaut.

2. Wählen Sie dann z.B. den Kegelstumpf aus.

Es erscheint die Maske mit den Kegelstumpf-Varianten.

3. Wählen Sie eine Variante oder legen Sie eine neue Variante an.
4. Bestätigen Sie die Eingaben mit OK.

Wenn Sie die Werte geändert haben, können Sie eine neue Variante anlegen. Es erscheint eine entsprechende Abfrage.

Für den Passpunkt können Sie entweder den Nullpunkt des aktiven Koordinatensystems auswählen oder eine Anschlussfläche, die Sie durch zwei Kanten identifizieren.

5. Bestimmen Sie den Passpunkt.

Das Teil wird in die Konstruktion eingebaut.

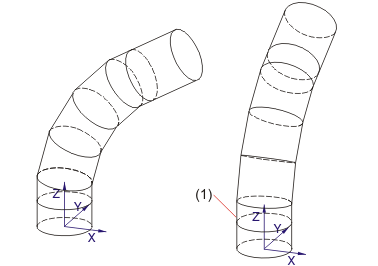

Drehen des letzen Rohrstückes

Kantblech > Neu > Rohre und Behälter > Drehen des letzen Rohrstückes

Mit dieser Funktion drehen Sie das zuletzt geladene Teil. Die Körperachse dient als Drehachse.

Sie können auf verschiedene Weise das Rohrstück drehen:

1. Wenn Sie die Funktion aufrufen, können Sie das Bauteil mit Hilfe der Maus drehen.
2. Klicken Sie auf die linke Maustaste, um einen Wert für den Winkel einzugeben.
3. Klicken Sie auf die rechte Maustaste, um das Teil um die Körperachse zu spiegeln.

(1) Drehwinkel

Offset

Kantblech > Neu > Rohre und Behälter > Offset

Mit der Funktion Offset können Sie der Rohrkonstruktion eine Blechdicke zuweisen. Sie können die Blechdicke nach innen oder nach außen abtragen.

1. Nach Aufruf der Funktion erscheint das Fenster Offset.
2. Bestimmen Sie die Blechdicke und wählen Sie eine Richtung.
3. Bestätigen Sie die Eingaben mit OK.
4. Wählen Sie eine Kontur des Rohrteils aus, das Sie mit der Blechdicke versehen wollen.

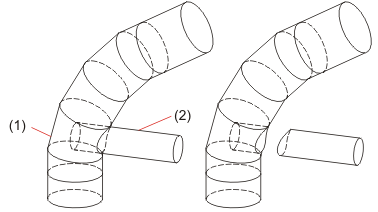

2x Differenz

Kantblech > Neu > Rohre und Behälter > 2x Differenz

Mit dieser Funktion bilden Sie die Differenz zweier Körper, die sich durchdringen.

(1) Identifizieren des ersten Körpers
(2) Identifizieren des zweiten Körpers

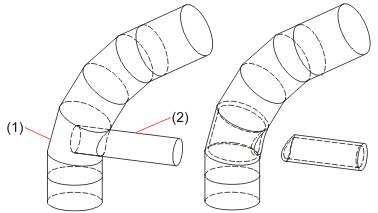

Offset und Differenz

Kantblech > Neu > Rohre und Behälter > Offset und Differenz

Durchdringen sich zwei Körper, ermitteln Sie mit dieser Funktion die Differenz und weisen eine Materialdicke zu.

1. Identifizieren Sie nacheinander beide Teile und geben Sie einen Wert für die Wandstärke an.

(1) Erstes Teil
(2) Zweites Teil
