Thema: HiCAD Blech

Randumkantung

Bleche erhalten mit diesen Funktionen eine abgerundete Kante:

• Randumkantung einer Kante
• Randumkantung begrenzt durch 2 Punkte

Randumkantung einer Kante

Kantblech > Ankanten > PullDown-Menü Scharnier > Randumkantung

Die Abrundung erfolgt über die gesamte Länge der Kante.

1. Stellen Sie den Innendurchmesser und die Länge der Umkantung ein.

Den Biegeradius Norm für Halbzeuge können Sie mit der Aktivierung des Kästchens aus dem Katalogeditor von HiCAD übernehmen.

2. Verlassen Sie das Dialogfenster mit OK.
3. Identifizieren Sie dann die Anschlusskante.

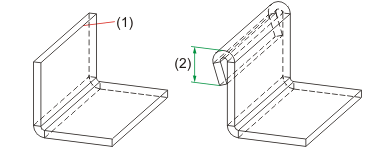

(1) Anschlusskante
(2) Länge der Umkantung

Randumkantung begrenzt durch 2 Punkte

Kantblech > Ankanten > PullDoen-Menü Scharnier > Randumkantung (2 Punkte)

Hier wird die Breite der Rundung durch 2 Punkte bestimmt. Zusätzlich können Sie einen Freistich einfügen.

1. Geben Sie erst die Maße für den Freistich, den Innendurchmesser und die Länge der Umkantung ein.

Den Biegeradius für Halbzeuge können Sie mit der Aktivierung des Kästchens aus dem Katalogeditor von HiCAD übernehmen.

2. Verlassen Sie das Dialogfenster mit OK.
3. Identifizieren Sie die Anschlusskante und dann die beiden Punkte für die Breite der Lasche.

Das folgenden Beispiel ist ohne Freistich, da der Wert der eingetragenen Maße 0 ist.

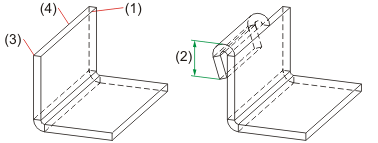

(1) Anschlusskante
(2) Länge der Umkantung
(3) Erster Punkt
(4) Zweiter Punkt

Mit der rechten Maustaste können Sie vor dem Identifizieren der Anschlusskante die Technologieparameter ändern. Von den Technologieparametern wird der Einbaumodus berücksichtigt.

Lasche ankanten (3D-Blech)
