Thema: HiCAD Blech

Lasche um 180° ankanten

Kantblech > Ankanten > Lasche ankanten

Die Funktion Lasche ankanten umfasst unterschiedliche Verfahren zur Ankantung von Laschen. Um eine Lasche mit dem Winkel von 180° erstellen zu können, müssen Sie folgenden Optionen beachten:

• Als Bezug wählen Sie entweder
• Direkt, bis Außentangente oder
• Direkt, bis Innentangente

• Als Einbaumodus wählen Sie eine der folgenden Optionen
• Ohne Kürzen
• Kürzen, Außentangente
• Kürzen, Innentangente
• Bis Ebene, außen
• Bis Ebene, innen

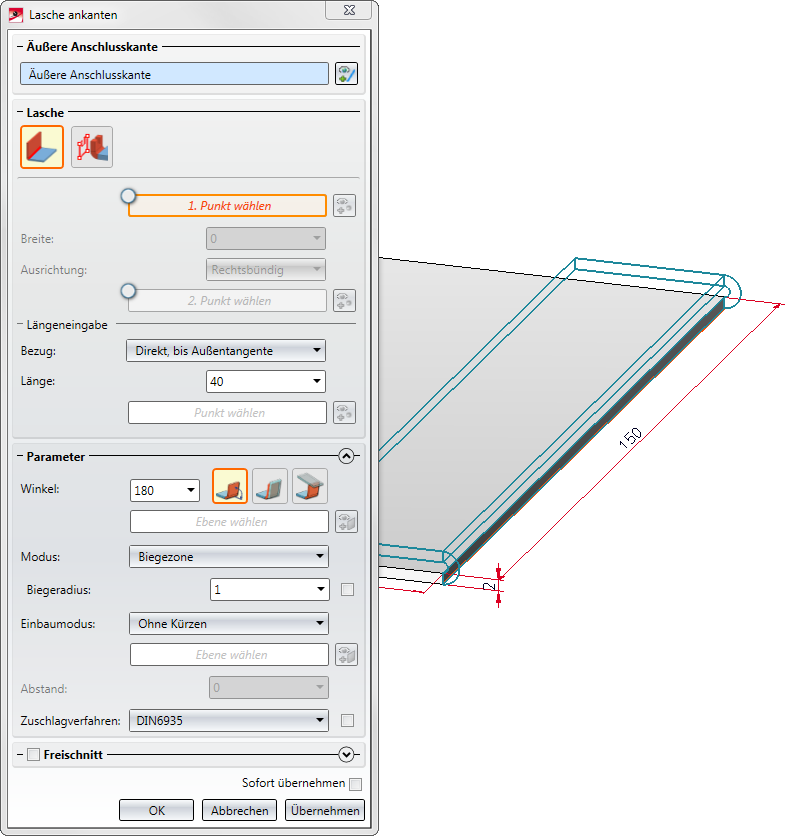

Beispiel:

Lasche ankanten (3D-Blech)
