Thema: HiCAD Blech

Kostenkalkulation

Einstellungen >Plugins > Blech-Kostenkalkulation

Die Blech-Kostenkalkulation berechnet aus der 2D-Abwicklung eines Blechteils anhand diverser Informationen wie Schnittkontur-Längen, Anzahl Biegezonen, Material, etc. die geschätzten Herstellungskosten bei Fertigung mit Laserschneidemaschinen. Außerdem generiert das Tool optional eine detailliertere Ausgabe der Kostenaufstellung in Form eines Word-Dokuments, wenn Sie Microsoft Word installiert haben.

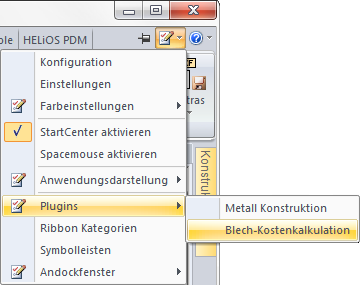

Der Aufruf erfolgt über das Icon Einstellung > Plugins > Blech-Kostenkalkulation.

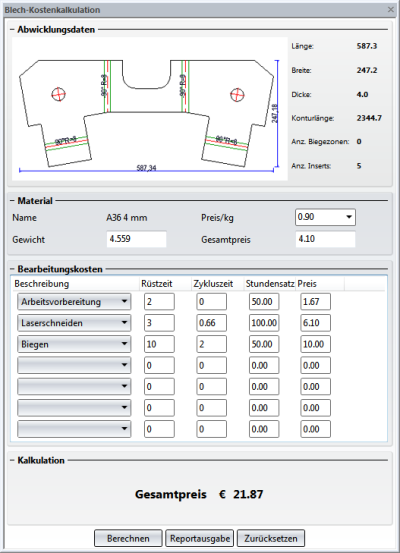

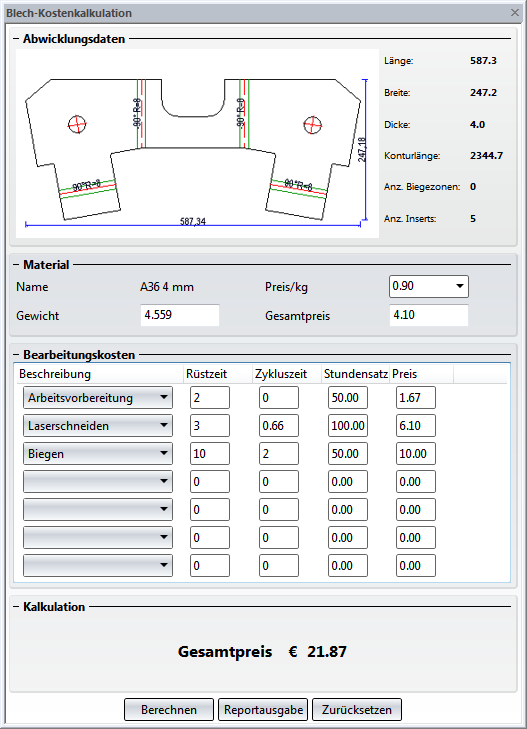

Der Kostenkalkulator befindet sich standardmäßig rechts im HiCAD Hauptfenster als dockbares Fenster.

• Mit der Schaltfläche Berechnen starten Sie die Berechnung des aktive Blechteil. Ist kein Blechteil aktiv werden Sie aufgefordert ein Bauteil auszuwählen.

Verfügt das Blechteil bereits über eine 2D-Abwicklung wird diese ggf. aktualisiert. Ist keine 2D-Abwicklung vorhanden wird sie temporär für den Berechnungsprozess im Hintergrund erzeugt.

Material

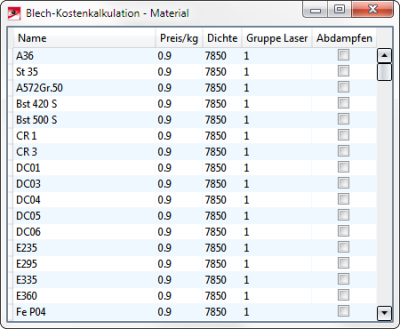

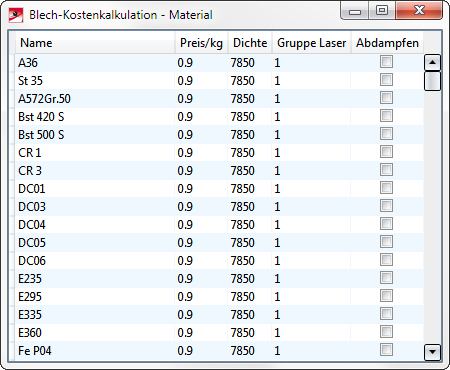

Besitzt das Blechteil kein zugewiesenes Material, oder ist das zugewiesene Material nicht in der Konfigurationsdatei definiert, erscheint ein Fenster zur Materialauswahl.

• Wählen Sie mit einem Doppelklick ein Material für die Kalkulation aus.

Die Berechnung wird sofort durchgeführt und der Gesamtpreis angezeigt.

Das ausgewählte Material wird nur für die Berechnung genutzt und nicht dem Teil zugewiesen. Das Editieren der Materialien erfolgt über das Tool SmCostConfig.exe (exe-Verzeichnis).

Anpassen der Parameter

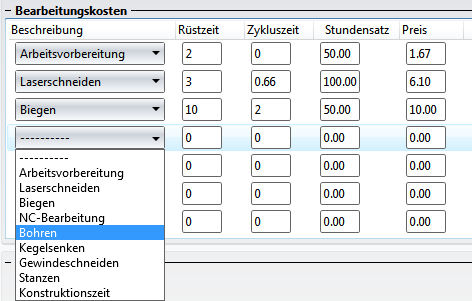

Nach erfolgter Berechnung können ausgewählte Parameter wie z.B. Materialpreis/kg und Stundensätze im Kostenkalkulator direkt durch einen Klick in das Eingabefeld geändert werden. Unter Bearbeitungskosten können weitere, nicht automatisch ausgewählte Bearbeitungen zur Kalkulation hinzugefügt werden, der Gesamtpreis passt sich automatisch an. Die Auswahlliste der Bearbeitungen ist in der Konfigurationsdatei anpassbar.

Reportausgabe

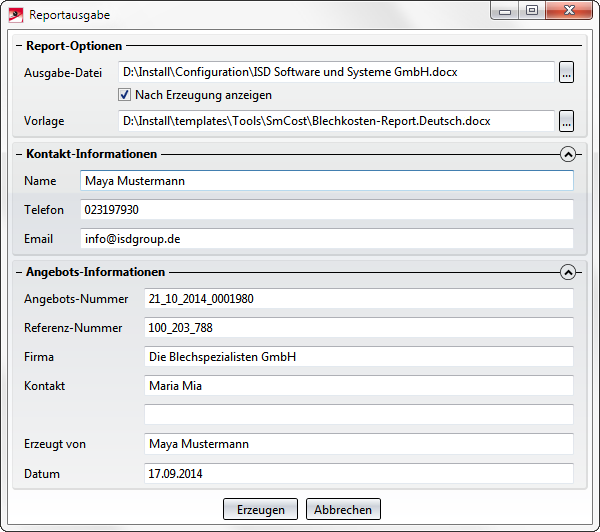

Die Schaltfläche Reportausgabe startet einen Dialog zur Eingabe allgemeiner Reportangaben:

• Mit der Schaltfläche Erzeugen wird der Report im Word-Format (Microsoft Word erforderlich) aus der angegebenen Vorlage erstellt.

Reportvorlagen befinden sich bei einer Standardinstallation unter %ALLUSERSPROFILE%\ISD Software und Systeme\HiCAD <version>\Tools\SmCost.

Die Original-Vorlagen unter <HiCAD-Install>\templates\Tools\SmCost werden bei Updates ersetzt und sollten daher nicht geändert werden.

Konfiguration

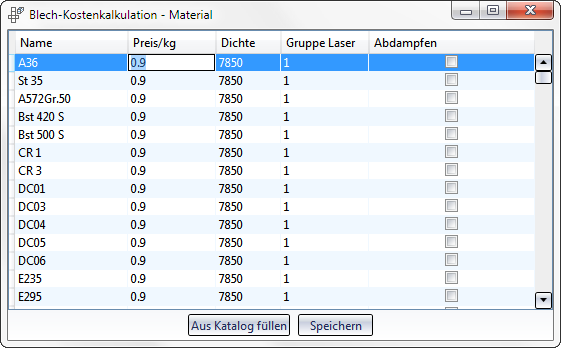

Die Materialliste kann über das separate Tool SmCostConfig.exe (exe-Verzeichnis) aus dem Katalog übernommen und bearbeitet werden.

• Alle Parameter der Materialien, auch der Name, können mit einem Mausklick aktiviert und dann geändert werden.
• Mit der Schaltfläche Speichern sichern Sie die Änderungen, die Ihnen dann auch sofort im HiCAD zur Verfügung stehen.
• Wenn Sie die Schaltfläche Aus Katalog füllen aktivieren, werden die Einträge aus dem Katalogeditor neu kopiert, eventuelle Änderungen werden dabei überschrieben! Besitzt das Material, z.B. für den Preis, keinen Eintrag im Katalog so bleibt die Änderung erhalten. Vor dem Kopieren aus dem Katalog haben Sie noch die Möglichkeit, Materialien, die nicht im Katalog vorkommen, beizubehalten.

Die Konfiguration kann auch über eine Konfigurationsdatei im XML-Format erfolgen. Die Datei befindet sich bei einer Standardinstallation unter %ALLUSERSPROFILE%\ISD Software und Systeme\HiCAD <version>\Tools\SmCost\ smcost.config.xml (siehe auch Kommentare dort). Die Original-Datei unter <HiCAD-Install>\templates\Tools\SmCost wird bei Updates ersetzt und sollte daher nicht geändert werden.

Achtung:

Die XML-Dateien sollten nur von versierten Anwendern mit entsprechenden Programmierkenntnissen geändert werden.
