Dynamische Verlaufsänderung - Fixpunkte
Fixpunkte sind Punkte auf einer Rohrleitung, deren Position im Raum unveränderlich ist.
Durch Aktivierung der Option Fixpunkte wählen des Dialogfensters wechseln Sie in die Fixpunkt-Auswahl. In diesem Modus können Sie Punkte auf der Rohrleitung mit der linken Maustaste aus- und abwählen. Fixpunkte werden farbig markiert (Sonderfarbe Gitter).
Um den Fixpunkt-Modus zu verlassen und wieder zur Zielpunktwahl zurückzukehren, aktivieren Sie die Option Verlauf ändern.
Standardmäßig zeigt HiCAD automatisch eine Vorauswahl von Fixpunkten an.Diese hängt von der Seite des Anschlusses ab, an der sich der Cursor bei der Wahl des Startpunktes befindet.
Ein Beispiel:
Ein häufiger Anwendungsfall der Verlaufsänderung ist es, das Ende einer Rohrleitung versetzen zu wollen ohne jedoch direkt den Endpunkt zu greifen. Hier werden an denjenigen freien Enden der Rohrleitung, die auf Seiten des Grafik-Cursor folgen, keine Fixpunkte gesetzt.

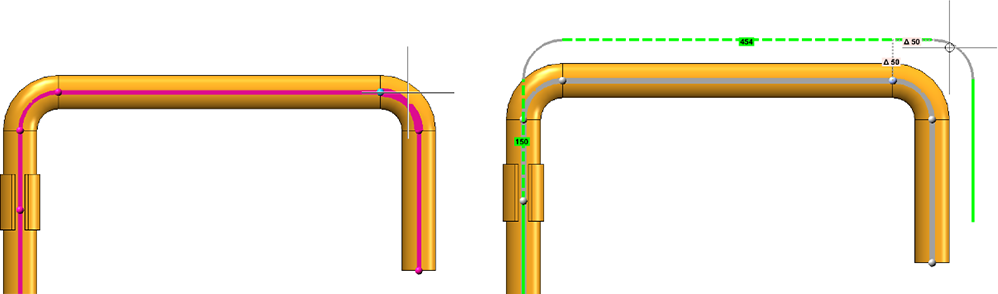

Fall 1: Auswahl des Startpunktes auf der Rohrseite
Es wird ein Fixpunkt angezeigt.

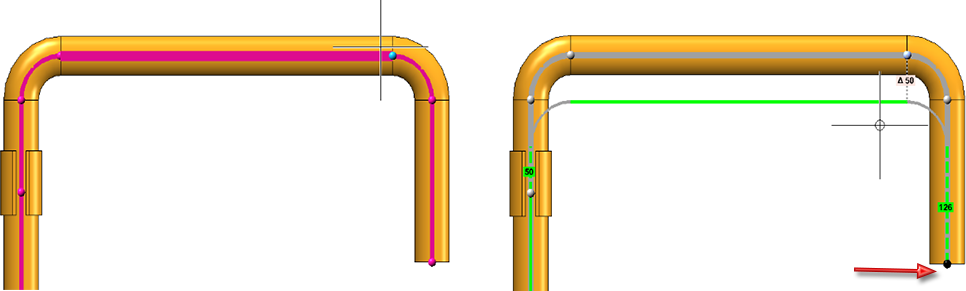

Fall 2: Auswahl des Startpunktes auf der Bogenseite
Es wird kein Fixpunkt angezeigt. (Sollte sich am Rohrleitungsende eine angeschlossene Komponente finden, so wird dort natürlich ein Fixpunkt erzeugt.)

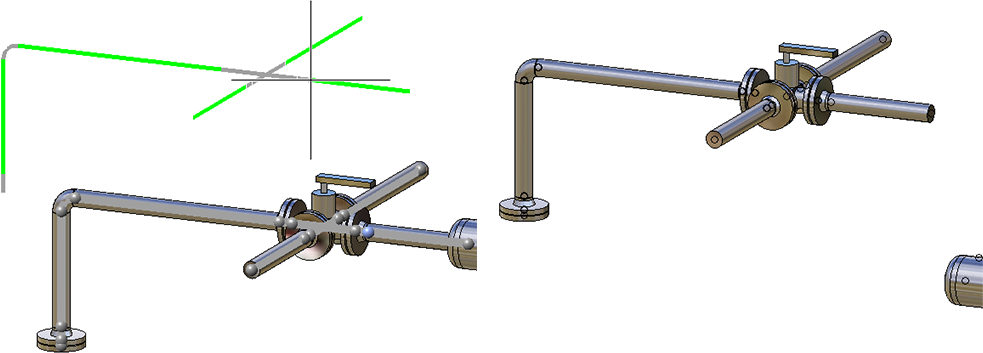

Betrachten wir ein weiteres Beispiel. In der folgenden Abbildung soll das Kreuz verschoben werden. Hätte man hier nur einen Fixpunkt am Flansch links unten, dann ginge die Verbindung zum Behälter verloren.

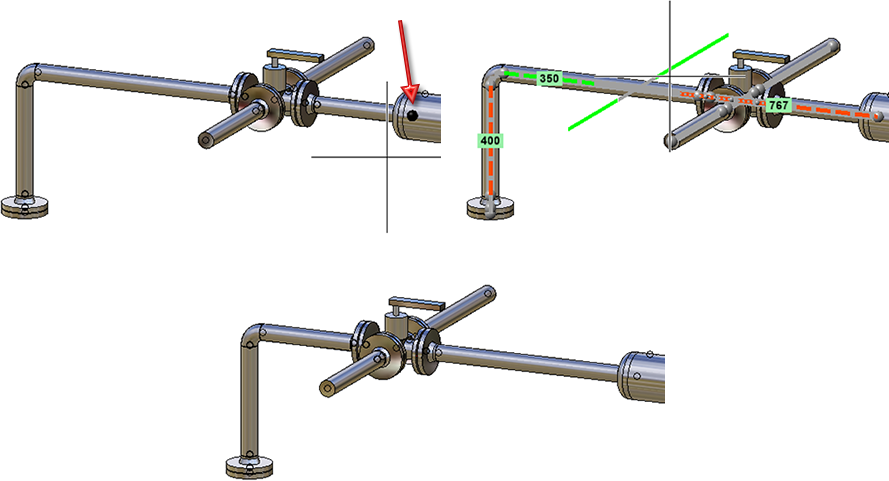

Ein weiterer Fixpunkt am Behälter rechts führt zum gewünschten Ergebnis:

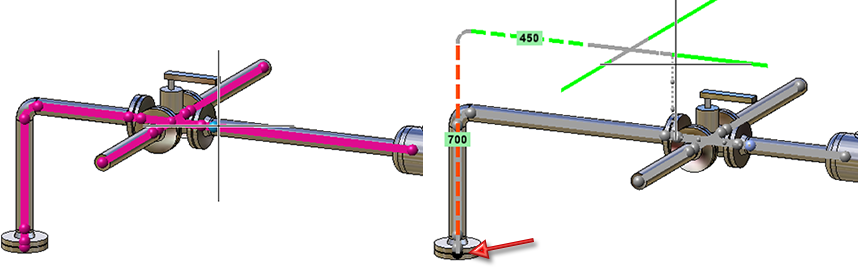

Falls Sie alle Fixpunkte der Rohrleitung entfernen, so verschieben Sie die gesamte Rohrleitung.
