Verwenden von Attributen in Beschriftungsfahnen
Beschriftungsfahnen können auch verschiedene Attribute enthalten. Diese können sowohl im Editor als auch in FTD-Dateien verwendet werden:
- HiCAD-Teile- und Konstruktionsattribute sowie HELIOS Artikel-, Dokument- und Projektattribute
- Attribute übergeordneter Teile
- Verwendungs-Attribute der Produktstruktur
- Referenzierte Attribute
- Verwenden von Textschlüsseln
HiCAD und HELiOS Attribute
HiCAD und HELiOS Attribute lassen sich direkt im Beschriftungseditor auswählen. Dazu klicken Sie auf die Schaltfläche Attribute und wählen das gewünschte Attribut in der Auswahlliste aus.

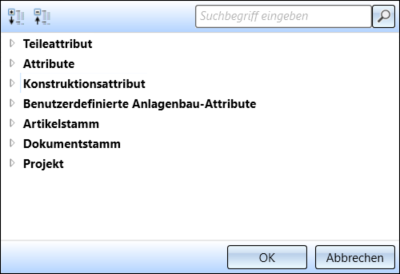

Die Liste ist unterteilt die verschiedenen Attributgruppen:

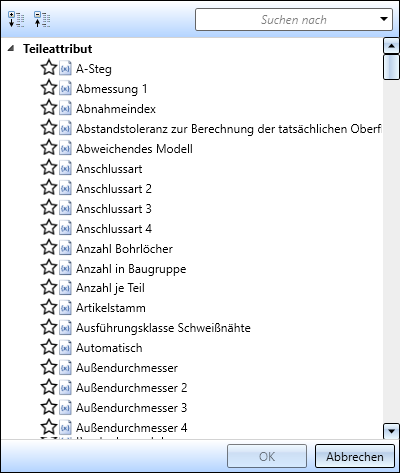

Die Auswahlliste lässt sich auf- und zuklappen und durchsuchen.
Sie haben auch die Möglichkeiten nach bestimmten Attributen zu suchen, indem Sie einen entsprechenden Sie den gewünschten Begriff in das Suchfeld eintragen.

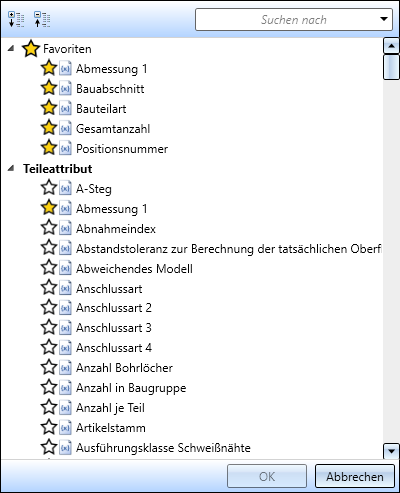

Häufig benötige Attribute lassen sich für den schnelleren Zugriff als Favoriten kennzeichnen. Dazu klicken Sie einfach auf das Symbol
neben dem Attributnamen. Das Symbol wird durch
ersetzt. So gekennzeichnete Attribute werden im Auswahlfenster unter Favoriten aufgeführt.
Um ein Attribut aus der Favoritenliste zu entfernen, klicken Sie einfach auf das entsprechende Symbol - entweder direkt in der Favoritenliste oder in der Liste der Attribute.
Nach der Auswahl eines Attributes wird dieses innerhalb eines Textblockes in geschweiften Klammern angezeigt.
.
Hinweise:
- Bei der Verwendung von Dokumentattribute wird der Dokumentstamm der Konstruktion, nicht der des Bauteils ausgewertet.
- Bei der Verwendung von Projektattributen wird folgendermaßen verfahren. Ist der Teilestamm einem Projekt zugeordnet, dann werden die Projektattribute des Teils verwendet. Anderenfalls werden Projektinformationen der Szene ausgewertet.
- Das Voranstellen des Strings %DBAD für Dokumentattibute bzw. %DBAP für Projektattribute - wie in früheren HiCAD-Versionen - ist nicht mehr erforderlich.
Attribute übergeordneter Teile

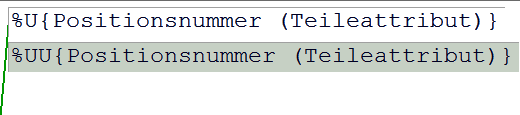

Wollen Sie bei der Beschriftung eines Teils Attribute des übergeordneten Bauteils verwenden, dann stellen Sie dem Attribut den String %U voran. Der Buchstabe U kann dabei auch mehrfach verwendet werden, um die Attribute in der Struktur noch höher liegender Bauteile zu verwenden, z.B.
Verwendungsattribute der Produktstruktur
| Attributname | Bedeutung |
|---|---|
| POSITIONSNUMMER | Positionsnummer |
| HEL_ANZAHL | Anzahl je Position |
| BEMERKUNG | Bemerkung |
| TEILEART | Teileart (z.B. Ersatzteil, Verschleißteil ...) |
Eine automatische Aktualisierung der Fahnen bei Änderung der Verwendungsattribute erfolgt nicht.
Referenzierte Attribute
HELiOS bietet die Möglichkeit referenzierte Attribute zu definieren. In der Standardauslieferung wird dies für das Attribut MATERIAL im Artikelstamm verwendet. Das Attribut verweist dabei auf ein Referenzattribut (bei MATERIAL ist dies das Attribut WERKSTOFF) und „erbt“ die Attribute von diesem Attribut. So kann z.B. in HELiOS-Masken über das referenzierte Attribut BZ auf die Bezeichnung des Materials verwiesen werden und in der Standarddatenbank ist dort die Güte von Verbindungsmitteln eingetragen.
Mit dem String
%DBAT(ATTTRIBUT:REFERENZ)
lassen sich auch referenzierte Attribute an die Beschriftungsfahnen schreiben, beispielsweise
%DBAT(MATERIAL:BZ)
Verwenden von Text-IDs (für Administratoren)

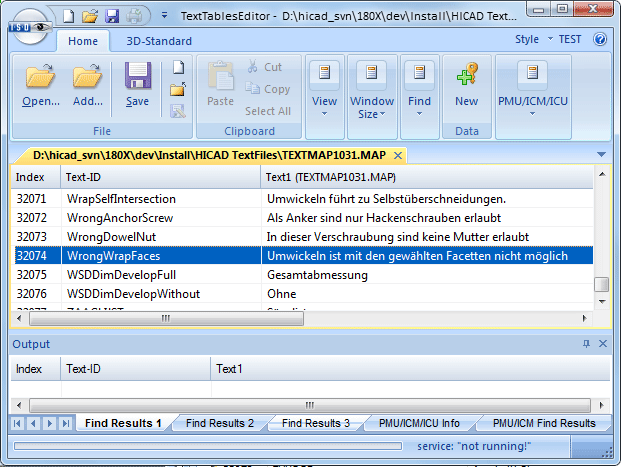

Auch Text-IDs aus dem HiCAD-Textdienst (wie im Editor TEXTTABLESEDITOR.EXE angezeigt) lassen sich in Beschriftungsfahnen verwenden. Dies erfolgt aber nicht über den Beschriftungseditor, sondern muss in Vorlagendateien (FTD) entsprechend eingestellt werden:
%TS(Textid)
Beispiel.
%TS(WrongWrapFaces) liefert den Text Umwickeln ist mit den gewählten Facetten nicht möglich.
TexttablesEditor
