Teil teilen

3D-Standard > Bearbeiten mit Skizze > Ausn.T. > Teilen

Mit dieser Funktion zerschneiden Sie das aktive Teil in zwei Teile. Die Schnittlinie wird durch eine Skizze bestimmt.

Um ein Teil aufzuschneiden, das heißt zu teilen, gehen Sie folgendermaßen vor:

Aktivieren Sie das Teil.
Rufen Sie die Funktion Teilen auf.
Aktivieren Sie falls erforderlich die Registerkarte Teilen.
Gehören zum aktiven Teil Nebenteile, dann aktivieren oder deaktivieren Sie - je nach Bedarf - die Checkbox Nebenteile berücksichtigen.
Geben Sie die Namen der beiden entstehenden Teile ein.
Wollen Sie eine bereits vorhandene Skizze verwenden, dann klicken Sie auf das Symbol Skizze auswählen , und identifizieren Sie die Skizze.
Um eine neue Skizze zu erstellen, klicken Sie auf das Symbol Skizze neu erzeugen . Erstellen Sie dann die gewünschte Skizze.
Wollen Sie auch nicht geschlossene Skizzen als Schnittlinien verwenden, dann aktivieren Sie die Checkbox bei offener Skizze zerteilen.
Legen Sie die übrigen Optionen durch Aktivieren/Deaktivieren der Checkboxen fest.
Klicken Sie auf die Schaltfläche Teilen, um das Teil aufzuschneiden.

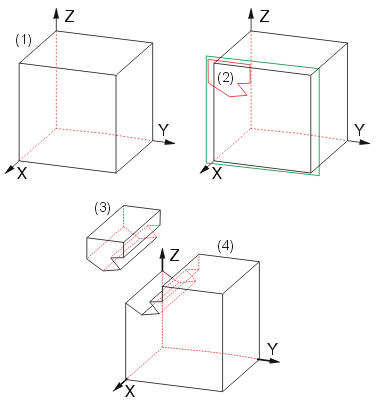

(1) Ausgangsbauteil in der Axonometrie, (2) Skizze für die Schnittkontur, (3) und (4) Entstehende Teile
