Referenzierte Teile ändern
Referenzierte Teile lassen sich in der Konstruktion genau so bearbeiten wie "normale" Teile. Es stehen also alle entsprechenden Bearbeitungsmöglichkeiten in den Kontextmenüs, in den Symbolleisten und im ICN zur Verfügung.
Im Unterschied zu "normalen" Teilen, enthalten die Kontextmenüs für referenzierte Teile zusätzlich den Eintrag Referenzierung , mit dem das Kontextmenü Referenzierung aktiviert wird. Dieses Menü enthält weitere Funktionen für intern oder extern referenzierte Teile.
Darüber hinaus ist bei der Bearbeitung referenzierter Teile Folgendes zu beachten:
- Wenn Sie mit HELiOS arbeiten, hängt die Bearbeitung referenzierter Teile von den Zugriffsrechten ab.

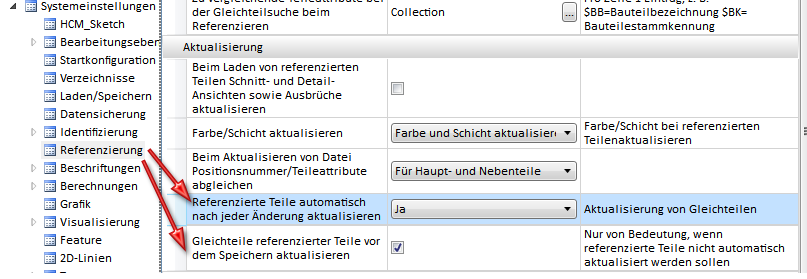

- Sind mehrere Gleichteile des bearbeiteten, referenzierten Teils in der Konstruktion vorhanden, so werden die Änderungen automatisch auch an den Gleichteilen vorgenommen. Dieser Automatismus kann im Konfigurationsmanagement unter Systemeinstellungen > Referenzierung geändert werden.
- Geänderte Teile –
auch referenzierte – werden im ICN mit
gekennzeichnet. Beim
nächsten Speichern der Konstruktion wird diese Kennzeichnung wieder entfernt.
Achten Sie also beim Verlassen von HiCAD bzw. beim Schließen einer Konstruktion
darauf, ob in der Teilestruktur mit gekennzeichnet Teile
vorhanden sind und speichern Sie Ihre Konstruktion. Die Änderungen gehen
sonst verloren. - Sind bei einem Konstruktionswechsel in der Teilestruktur der aktuellen Szene noch mit * gekennzeichnete Teile vorhanden, dann erfolgt wie beim Speichern der Szene eine Liste mit den geänderten referenzierten Teilen.
- Beachten Sie bitte bei jeder Änderung und insbesondere beim Speichern referenzierter Teile, dass diese auch in anderen Szenen vorhanden sein können. Eine gewisse Sorgfalt beim Umgang mit referenzierten Teil ist unbedingt erforderlich. Beachten Sie insbesondere den gewählten Aktualisierungsmodus beim Laden und Speichern von Szenen und beim Konstruktionswechsel.
- Bei der Wiederholung referenzierter Teile und der nachträglichen Änderung eines Exemplars wird die Änderung nach Beenden der Funktion auf alle Wiederholungen ausgeübt.
Bitte beachten Sie auch die Einstellungen für die Referenzierung im Konfigurationsmanagement.
