Thema: HiCAD 2D

Text mit Hinweislinie

2D-Bemaßung + Text > Text > Text mit Hinweislinie

Mit dieser Funktion ordnen Sie 2D-Teilen Beschriftungstexte zu. Dies können beispielsweise die Positionsnummer oder Zusatztexte sowie beliebige Kombinationen aus Teileattributen, Datenbankattributen und Texten sein.

1. Legen Sie als erstes die Teileattribute des zu beschriftenden Teils fest.

Wenn Sie ohne Datenbank arbeiten, müssen Sie die Attribute eines Teils zunächst mit der Funktion Teileattribute (mit der rechten Maustaste im ICN auf den Teilenamen klicken) festlegen.

2. Aktivieren Sie dann die Funktion und wählen Sie ein Bauteil aus.

Der Beschriftungseditor wird geöffnet.

3. Klicken Sie mit dem Cursor in den Rahmen über der Hinweislinie und geben Sie Ihren Text ein, z.B. Positionsnummer und Gewicht.
4. Verlassen Sie den Beschriftungseditor mit OK.
5. Identifizieren Sie den Anfangspunkt und den Knickpunkt der Hinweislinie.

Die Hinweislinie erscheint nun in der Zeichnung.

6. Wählen Sie nun ein neues Teil aus oder beenden Sie die Funktion mit der mittleren Maustaste.

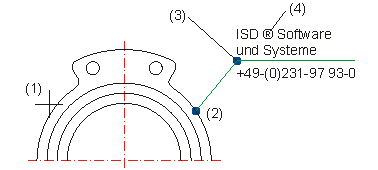

(1) Teil identifizieren
(2) Anfangspunkt der Hinweislinie
(3) Knickpunkt der Hinweislinie
(4) Sonderzeichen

Um eine vorhandene Beschriftung zu bearbeiten aktivieren Sie die Beschriftung mit der rechten Maustaste, und wählen Sie aus dem Kontextmenü die Bearbeitungsfunktion.

Hinweise:

Bei nachträglichen Änderungen der Teile- oder Datenbankattribute werden vorhandene Beschriftungen automatisch aktualisiert.

Text/Beschriftung neu (2D)
