Thema: HiCAD 2D

Verkürzte Darstellung

2D-Teil > Hilfen > PullDown-Menü Bohrung > Verkürzte Darstellung, in X-Richtung

2D-Teil > Hilfen > PullDown-Menü Bohrung > Verkürzte Darstellung, in Y-Richtung

Um Wellen oder andere Bauteile in X- oder Y-Richtung verkürzt darzustellen, benutzen Sie diese beiden Funktionen.

Die Bemaßung und der zu verkürzenden Bereich müssen komplett im Rechteck liegen.

Geben Sie dann den auszuschneidenden Bereich über ein Rechteck mit der Punktoption O an.

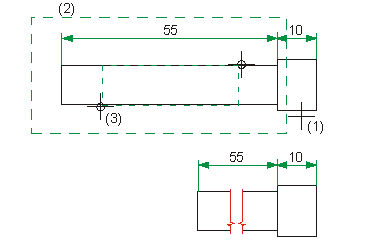

(1) Identifiziertes Teil
(2) Korrekturbereich für die Bemaßung
(3) Verkürzung

Hinweise:

Um die Verkürzung im ICN temporär anzuzeigen, klicken Sie mit der rechten Maustaste auf den Konstruktionsnamen im ICN. In dem sich öffnenden Kontextmenü wählen Sie dann die Funktion Hilfeteile ein/aus.
Nachträglich hinzugefügte 2D-Maße, die die Verkürzung nicht "kennen", berücksichtigen die Verkürzung auch nicht. Um an die Verkürzung angepasste Maße zu erhalten, empfehlen wir die Verwendung der Bemaßungseinstellung Maßzahl mit Zuschlag.
