Thema: HiCAD 2D
Der Bereich Bearbeiten in der Multifunktionsleiste 2D-Bemaßung + Text beinhaltet unter Maß-Zusatztexte die Editierfunktionen von Zusatztexten.
|
Funktionen |
Beschreibung |
|
|---|---|---|
|
|
Hiermit werden Maßzusatztexte definiert und geändert. |
|
|
PullDown-Menü Zusatztexte |
||
|
|
Text statt Maßzahl |
Die Bearbeitung erfolgt Analog wie Zusatztexte setzen, jedoch wird die Maßzahl deaktiviert. |
|
|
Bemaßungssymbole setzen Sie mit dieser Funktion. Im oberen Teil der Maske wählen Sie, ob ein oder zwei Symbole dargestellt werden. Im unteren Bereich aktivieren Sie dann die Symbole. |
|
|
|
|
|
|
|
Höhe ändern |
Die Höhe von Zusatztexten wird geändert. |
|
|
Löschen |
Diese Funktion löscht Zusatztexte und stellt die Maßzahl dar. |
2D-Bemaßung + Text > Bearbeiten > Maß-Zusatztexte

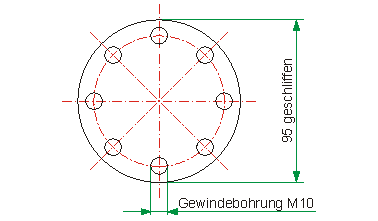

Mit dieser Funktion können Sie Maßzusatztexte vor und/oder hinter die Maßzahl setzen oder die Maßzahl ersetzen. Dazu wird das Dialogfenster Maßzusatztexte angezeigt.
Sie können nun eine neue Maßzahl identifizieren oder mit der rechten Maustaste das PopUp mit den Lage-Symbolen aktivieren.
Im Dialogfenster Maßzusatztexte haben Sie die folgenden Einstellungsoptionen:
|
|
Der Wert bestimmt die Höhe der Zusatztexte |
|
|
Aktiviert das Eingabefeld für den Zusatztext |
|
|
Horizontaler Abstand des Zusatztextes von der Maßzahl |
|
|
Vertikaler Abstand des Zusatztextes von der Maßzahl (nur aktiv bei einem Zusatztext) |
|
|
Die Maßzahl wird dargestellt |
|
|
Ändert die Reihenfolge von Zusatztexten und Maßzahl |
Über die Symbolleiste lassen sich Texte aus der Zwischenablage
, bereits verwendete Texte und Sonderzeichen in den aktiven Zusatztext einfügen. Um Texte in die Zwischenablage zu kopieren wählen Sie dieses Symbol
. Um Text aus einer Listbox zu übernehmen, wählen Sie einfach den Text aus und klicken dann auf das Symbol
.
Mit der Funktion Text laden
können Sie ASCII-Dateien oder formatierten Text (*.RTF, RichText) laden. Beachten Sie bitte, dass nur die erste Zeile der Datei übernommen wird.
Mit diesen Schaltflächen lässt sich der Hintergrund des Texteingabebereiches temporär umschalten. Dies kann beispielsweise sinnvoll sein, wenn die gewählte Schriftfarbe auf dem aktuellen Hintergrund schlecht lesbar ist.
Mit den Zoomfunktionen lässt sich der im Eingabefenster dargestellte Text vergrößern und verkleinern.
|
