Thema: HiCAD 2D

Kreisbemaßung achsparallel

Variabel

2D-Bemaßung + Text > Kreis > PullDown-Menü Kreismaß > Achsparallel

Mit dieser Funktion können Sie eine achsparallele Bemaßung für den Durchmesser eines Kreises oder den Radius eines Kreisbogens durchführen.

Die Lage der Bemaßung richtet sich nach dem nächstliegenden Pol. Dieser Pol wird durch die Lage des letzten Punktes ausgewählt.

1. Identifizieren Sie den Kreis oder Kreisbogen.
2. Bestimmen Sie die Lage der Maßlinie durch einen Punkt.

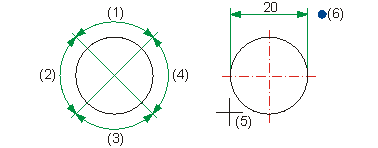

(1), (2), (3), (4) die Pole
(5) Identifizierung des Kreises
(6) Punkt für die Lage der Maßlinie
