Thema: HiCAD 2D

Kettenmaß

2D-Bemaßung + Text > Direkt > Kettenmaß

2D-Bemaßung + Text > Direkt > PullDown-Menü Kettenmaß > Kettenmaß variabel

Beim Kettenmaß wird die Bemaßung für mehrere Punktabstände in Höhe der ersten Bemaßung erzeugt.

1. Identifizieren des Anfangs- und Endpunktes einer Strecke.
2. Bestimmen der Lage von Maßlinie und Maßzahl durch den 3. Punkt.
3. Festlegen der Folgepunkte.

Wenn die variable Bemaßung aktiv ist, kann statt der ersten zwei Punkte eine Linie identifiziert werden.

Gemeinsame Maßhilfslinien von zwei aufeinander folgenden Maßen werden nur einmal gezeichnet.

Falls in einer Maßkette zwei Außenbemaßungen nebeneinander liegen, werden die beiden Maßpfeile im gemeinsamen End- und Anfangspunkt durch einen Kreis ersetzt.

Mit der rechten Maustaste unterbrechen Sie die Maßkette. Sie können eine neue Strecke und einen zugehörigen dritten Punkt für die Lage der nächsten Maßkette angeben.

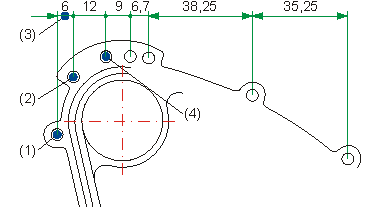

(1) erster Punkt
(2) zweiter Punkt
(3) dritter Punkt
(4) Folgepunkt
