Thema: HiCAD

Verwenden von Schichten

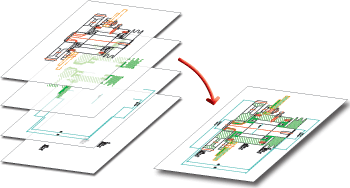

Jedes 2D- und 3D-Element, jeder Text, jede Schraffur, jedes Symbol und jede Bemaßung einer Konstruktion kann einer festen Schicht - auch Ebene oder Layer genannt - zugeordnet werden. Die Konstruktion lässt sich so in verschiedene Informationsbestandteile zerlegen, die Sie dann beliebig einzeln oder übereinander bearbeiten und ausgeben können. Insbesondere bei komplexen Konstruktionen kann dies sinnvoll sein, denn alle auf einer Schicht liegenden Objekte lassen sich in einem Schritt auf Knopfdruck aus- und wieder einblenden.

Jede Schicht wird über eine eindeutige Nummer zwischen 0 und 999 angesprochen. Die Schichtnummer ist unabhängig von der Struktur der Teile und den restlichen Attributen. Somit können Elemente desselben Teils verschiedenen Schichten angehören. Umgekehrt können Elemente mit einer bestimmten Schichtnummer zu beliebigen Teilen gehören.

Folgende Schichtnummern haben eine besondere Bedeutung:

Schicht zuordnen

• Um 2D-Linien einer bestimmten Schicht zuzuordnen, verwenden Sie die Funktion 2D-Geometrie > Zeichnen > Param... .

• Um 3D-Kanten einer bestimmten Schicht zuzuordnen, klicken Sie die Kante im Modus Elementfang mit der rechten Maustaste an und wählen eine der Funktionen unter Eigenschaften.

• Um 3D-Teile einer Schicht zuzuordnen, klicken Sie das Teil im Modus Objektfang mit der rechten Maustaste an, aktivieren die Funktion Eigenschaften > Schicht und wählen die Schichtnummer.

Schichten benennen

Konstruktion > Sonstiges > Sichtbarkeit > Schichten benennen

Neben der Schichtnummer können Sie den Schichten individuelle Namen zuordnen:

1. Wählen Sie unter Konstruktion > Sichtbarkeit die Funktion Schichten benennen . Dort sehen Sie auch, welche Schichten sichtbar sind (Status: ein) .
2. Tragen Sie in der Spalte Name die gewünschten Schichtnamen ein.
3. Verlassen Sie das Fenster mit OK.

Schichten ein-/ausblenden

Konstruktion > Sonstiges > Sichtbarkeit

Um Schichten auszublenden verwenden Sie die Funktionen unter Konstruktion > Sonstiges > Sichtbarkeit.
