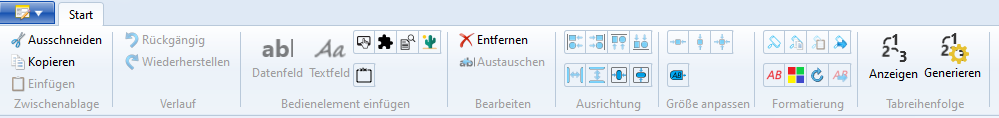

Start: Der Maskeneditor-Ribbon

Funktionsgruppe Zwischenablage

Bekannte Windows-Standardfunktionen, um markierte Maskenelemente auszuschneiden oder zu kopieren, um sie an anderer Stelle einzufügen.

Funktionsgruppe Verlauf

Bekannte Windows-Standardfunktionen zum rückgängig machen (undo) des letzten Arbeitsschritts im Maskeneditor bzw. dem

wiederherstellen (redo) des zuletzt rückgängig gemachten Arbeitsschritts.

Funktionsgruppe Bedienelement einfügen

Einbau eines neuen Datenfeldes. Datenfelder sind mit einem Attribut verknüpft und dienen zur Eingabe von Texten.

Wählen Sie ein Attribut aus, und aktivieren Sie die Taste Weiter...

Im Fenster Eigenschaften können Sie verschiedene Einstellungen zum Datenfeld setzen. Dazu gehören z. B. Feldhöhe und -länge, Textlänge und Textfarbe und Hintergrundfarbe. Außerdem geben Sie an dieser Stelle die für das aktuelle Datenfeld erlaubten Zeichen an.

• Tragen Sie die Feldlänge und -höhe, die Textlänge und evtl. eine Vorbelegung ein. Der in Vorbelegung eingetragene Text erscheint bei jedem Aufruf der Maske.
• Ferner können Sie zulässige Zeichen festlegen.
• Schließen Sie die Eigenschaften mit OK ab.

Das neue Feld erscheint auf der Maske und kann nun frei positioniert werden.

Textfelder dienen als Beschreibung eines Datenfeldes.

Das neue Feld erscheint auf der Maske und kann nun frei positioniert werden.

Nach einem Klick auf Neue Schaltfläche wird der Maske eine neue Schaltfläche zugefügt. Sie erkennen Sie an der farblichen Umrandung.

Ist diese aktiv, können Sie die neue Schaltfläche direkt per Drag & Drop in den Abmessungen oder die Position ändern.

Es öffnet sich ein Auswahlfenster in dem Sie das spezielle Element selektieren können: Mappenauswahl, Projektauswahl oder Workflowauswahl.

Mit dieser Funktion fügen Sie der Maske ein neues Viewer-Feld (Vorschaufenster) zu.

Es öffnet sich eine vordefinierte Auswahl an Bitmap-Bildern, die einer Maske zugefügt werden können. Markieren Sie das entsprechende und bestätigen mit OK.

Das Bild wird der Maske hinzugefügt und aktiv gesetzt, damit Sie es direkt mir der Maus auf eine gewünschte Positionen ziehen können.

Fügt der Maske ein Gruppenfeld zu.

Funktionsgruppe Bearbeiten

Das aktuelle markierte Element (auch eine Mehrfachauswahl) wird durch einen Klick auf Entfernen aus der aktuell in Bearbeitung befindlichen Maske entfernt.

Mit dieser Funktion können das auf einem Datenfeld hinterlegte Attribut über einen Auswahldialog ändern.

Funktionsgruppe Ausrichtung

Mit den Ausrichtungs-Werkzeugen können Sie Mehrfachselektionen von Feldern zueinander ausrichten.

Z.B., um untereinanderliegende Felder an der linken Kante auszurichten.

Klicken Sie dabei immer zunächst auf das Element, das ausgerichtet werden soll und danach auf das Element, dessen Ausrichtung auf das zuerst angeklickte übernommen werden soll.

Dabei sind auch eine Mehrfachselektionen möglich: Die entsprechende Ausrichtungseigenschaft des vor Aufruf einer Ausrichtungsfunktion zuletzt angeklickten Elements wird auf alle zuvor (+ STRG) angeklickten Elemente übernommen.

Mit den Zentrierungsfunktionen können Elemente (auch Mehrfachselektionen von Feldern) zentriert zur Horizontal- bzw. Vertikal-Achse ausgerichtet werden.

Funktionsgruppe Größe anpassen

Eine Mehrfachauswahl von Feldern kann auf gleiche Abmessungen gesetzt werden. Das bestimmende Element ist dabei in der Regel das zuletzt angeklickte, das pink umrandet dargestellt wird. Das oder die anderen markierten Felder (blau umrandet) werden dann z.B. bei einem Klick auf Gleiche Breite in der Breite angepasst (der des bestimmenden Elements).

Gleiche Größe berücksichtigt gleichzeitig Höhe und Breite.

Ein Klick auf Breite automatisch anpassen wiederum passt die Größe eines Feld seinem Inhalt (Textlänge) an.

Funktionsgruppe Formatierung

Über den Aufruf von Maskenfarbe wählen können Sie im folgenden Dialogfenster die Hintergrundfarbe der aktiven Maske ändern.

Mit Maskenfarbe kopieren und Maskenfarbe einfügen können Sie die exakte Hintergrundfarbe einer bestimmten Maske auf eine andere übertragen.

Haben Sie in ihrer aktiven Maske die Farbe geändert und wollen diese auch anderen zuweisen, brauchen Sie lediglich auf Maskenfarbe kopieren klicken, über die Reiter-Auswahl des Editors in eine andere geöffnete Maske wechseln und in dieser auf Maskenfarbe einfügen klicken, um dieser die gleiche Farbe zuzuweisen.

Mit einem Klick auf Maskenfarbe auf Texte übertragen wird die allgemeine Hintergrundfarbe der aktiven Maske auf alle statischen Elemente übertragen. D. h., sind beschreibende Textelemente in der Maske vorhanden, deren Hintergrundfarbe nicht die gleiche wie die der Maske ist, werden diese mit einem Klick der Maskenfarbe angepasst. Nicht geändert werden nicht.statische Elemente wie Eingabefelder oder Popup-Auswahllisten.

Klicken Sie auf ein Textfeld und auf Text formatieren, um eine Textformatierung zu ändern. Auch eine Mehrfachselektion von Textfeldern ist dabei möglich.

Es öffnet sich ein wie aus Office-Anwednungen gewohnter Dialog, in dem Sie Schriftart und Schriftgröße ändern, sowieso Formatierungseffekte (fett, kursiv, unterstrichen) vornehmen können.

Um Änderungen vorzunehmen, müssen Sie die Option Standartformatierung verwenden am Fuß des Dialogfensters durch Abwahl des Checkbox-Hakens deaktivieren.

Die Hintergrundfarbe von Datenfeldern können Sie ober diesen Button verändern. Es öffnet sich der Farbauswahldialog. Bestätigen Sie diesen danach mit OK.

Auch hier kann einer Mehrfachselektion von Feldern eine Hintergrundfarbe zugewiesen werden.

Ein Klick auf Formatierung zurücksetzen stellt auf der aktiven Maske, sofern Änderungen vorgenommen wurden, die HELiOS-Standarddasrstellungen der Farben und Schriftart wieder her.

Sie können das Format eines bestimmten Elements auf weitere Elemente übertragen, indem Sie zunächst alle Elemente markieren (durch Strg und linken Mausklick) , die ein bestimmtes Format übernehmen sollen und als letztes das Element, dessen Format übernommen werden soll.

Mit einem anschließenden Klick auf Format übertragen übernehmen alle anderen Elemente die Formatierung des zuletzt ausgewählten Elements.

Funktionsgruppe Tabreihenfolge

Wenn Sie beim Ausfüllen einer Maske mit der Tabulatortaste die Felder wechseln, erfolgt dies nach der Reihenfolge, die über einen Klick auf Anzeigen an den Feldern der geöffneten Maske angezeigt wird.

Sie können Die Reihenfolge manuell ändern, in dem Sie nacheinander mit Links auf bestimmte Felder klicken, die in der entsprechenden Reihenfolge nummeriert werden.

Mit Strg + Linksklick auf ein Element können Sie dieses in der Reihenfolge zurückstellen, mit Strg + Rechtsklick wird ein Element in der Reihenfogle vorgerückt.
