Thema: HELiOS für SOLIDWORKS

Hinweise zu Konfigurationen und Default-Artikeln

Liegen beim Öffnen von HELiOS-Dokumenten mehrere Konfigurationen zu einem enthaltenen SolidWorks-Bauteil vor, erscheint ein Dialog, in dem Sie eine entsprechende Auswahl treffen können.

Bei der Auswahl einer Konfiguration kann sich der Artikel-Kontext nach dem Laden des Bauteils von dem ursprünglich durch den Anwender ausgewählten Artikel unterscheiden. Der Dialog erscheint beim Laden über den Dokumentstamm ohne einen eindeutigen Artikelstamm, nicht aber, wenn ein eindeutig einer Konfiguration zugeordneter Artikelstamm verwendet wird.

Ist ein Aritkelkontext nicht eindeutig, werden Sie nach einer eindeutigen Zuordnung gefragt .

Zusätzlich zu Default-Artikeln gibt es auch konfigurationsspezifische Artikel.

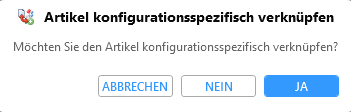

Bei der Auswahl eines Artikels für ein Dokument (inkl. Konfiguration) werden Sie gefragt, ob dieser Artikel ein Default-Artikel ist.

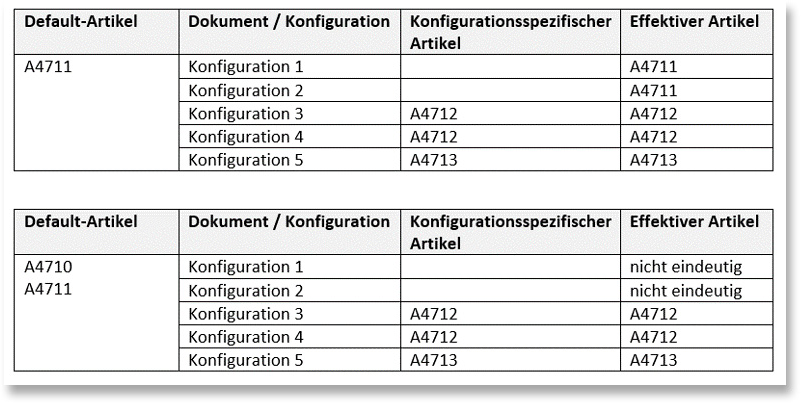

Verschiedene Konfigurationsausprägungen eines Dokuments können dabei entweder einem eindeutigen Default-Artikel zugeordnet sein, oder auch individuell einem konfigurationsspezifischen Artikel.

D.h., dass zu einem Dokument mit eindeutiger Default-Artikelverknüpfung sowohl Konfigurationen vorliegen können, die mit dem Default-Artikel verknüpft sind, als auch Konfigurationen, die mit einem anderen, individuell konfigurationsspezifischen Artikelstamm verknüpft sind.

Beim Laden eines untergeordneten Dokuments ohne Artikelkontext wird dieser Default-Artikel dann als Kontext verwendet. Falls genau ein Default-Artikel für ein Dokument existiert, wird dieser für alle Konfigurationen verwendet, für die nicht eine konfiguirationspezifisache Aritkelverknüpfung zugewiesen wurde oder nachträglich wird.

Beim Einfügen eines entsprechenden Dokuments (auch aus einer reinen Dokumentsuche) in eine Baugruppe wird der eindeutige Artikelkontext in der temporären Modellstruktur gespeichert und beim Speichern der Baugruppe in HELiOS übernommen. Ähnlich verhält es sich bei den Funktionen Neu in HELiOS und Modellstruktur ableiten. Dabei werden Artikel für Konfigurationen von Normteilen immer konfigurationsspezifisch angelegt, alles andere als Default-Artikel.

Beim Aufruf der Artikelanzeige für das aktive Teil einer Baugruppe erfolgt bei einem fehlenden Artikelkontext aus der Modellstruktur eine Überprüfung, ob ein Default-Artikel "gesetzt" werden kann.

Grundsätzlich kann es zu einem Dokument auch mehrere Default-Artikel geben. In dem Fall werden Sie im Rahmen einer Arbeitsschritts, der einen eindeutigen Default-Artikelkontext benötigt (z.B beim Platzieren einer Komponente über die HELiOS-Kombisuche), danach gefragt den entsprechenden auszuwählen. Dieser sollte im weiteren Arbeitsverlauf eindeutig bleiben.

Beachten sie dazu folgende Spezialfälle, die auftreten können:

• Es gibt N Default-Artikel aber keine konfigurationsspezifischen Artikel, was dem Verknüpfungsmodell N:1 (Artikel: Dokument) entspricht. Beispiel: Ein Dokument hat mehrere Werkstoffe und damit unterschiedliche Artikelstämme.
• Es gibt keinen Default-Artikel und nur konfigurationsspezifische Artikel: Die entspricht einem 1:1 (Konfiguration: Artikel) -Verknüpfungsmodell. Dies kann beispielsweise bei Normteilen der Fall sein.

Hinweise:

Beachten Sie auch zusammenhänge Informationen zum Verhalten von Toolbox-Normteilen.

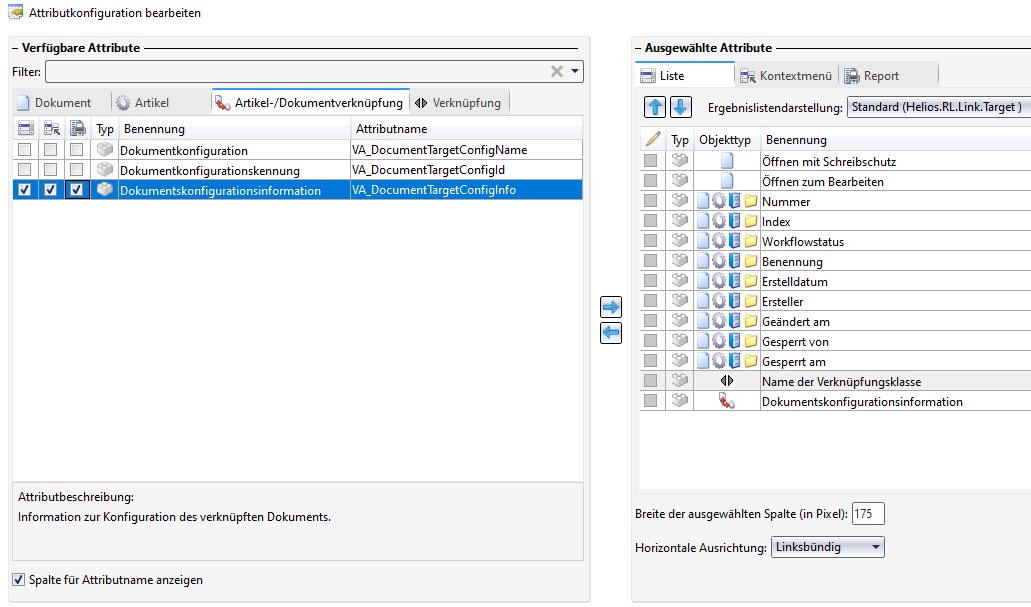

In der Attributkonfiguration von Artikel-/ Dokumentverknüpfungen für Ergebnislisten (z.B. für Verknüpfungs-Zeile im Artikel-Dewtailfenster) stehen Ihnen für die Arbeit mit Konfigurationen inHELiOS folgendce Attribute zur Verfügung:

• Dokumentkonfiguration ("VA_DocumentTargetConfigName") : Hier st die Benennung der Konfiguration eines Dokuments hinterlegt.
• Dokumentkonfigurationskennung ("VA_DocumentTargetConfigid"): die eindeutige Kennung der Konfiguration eines Dokuments

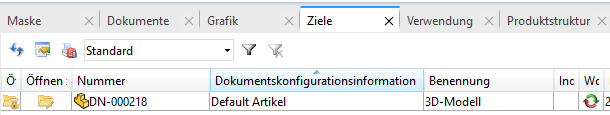

• Dokumentkonfigurationsinformation ("VA_DocumentTargetConfigInfo"): Wenn eine entsprechende Information vorhanden ist, zeigt Ihnen das Attribut den Konfigurationsnamen, die Konfigurationskennung oder "Default-Artikel" an, wenn es sich beim verknüpften Artikel um einen Default-Artikel handelt.

Hinweise:

• Wenn Sie eine Baugruppe mit Konfigurationen in die Datenbank übernehmen wollen, in der Unterteile je nach Konfiguration ausgeblendet sind, dann müssen Sie alle einzelnen Unterteile sukzessive mit Neu in HELiOS übernehmen
• Beim Einbau z.B. eines Normteils über die Kombi-Suche mit einem eindeutigen konfigurationsspeizifischem Artikel-Kontext wird automatisch die richtig CAD-Konfiguration gewählt. Beim nicht komfigurationsspezifischem Artikel-Kontext eines Bauteils erscheint eine Abfrage, welche Konfiguration verbaut werden soll.
• Das Umbenennen von Konfigurationen überträgt sich nur dann zu HELiOS, wenn das Bauteil der Konfiguration direkt gespeichert wird. Nicht, wenn Sie die Umbenennung einer Konfiguration durchführen und dann anschließend eine andere Konfiguration aktiv setzen. In diesem Fall wird die Umbenennung nicht übernommen. Gehen Sie also sicher, direkt zu speichern.
• Vorsicht ist beim Löschen von Konfigurationen in SOLIDWORKS geboten, denn das Speichern des Bauteils löscht diese so nicht aus HELiOS. Beim Öffnen einer Baugruppe, die auf eine gelöschte Konfiguration verwies, können Fehler entstehen.
• Bei der Übernahme neuer Normteil-Ausprägungen nach HELiOS wird automatisch die Toolbox-Datei mit der in HELiOS gespeicherten Normteildatei abgeglichen. Hier besteht die Gefahr, dass ein bereits in HELiOS gespeichertes Dokument zwar wiedererkannt wird, die eingestellte Konfiguration aber zum Zeitpunkt bei der ursprünglichen Übernahme Übnahme aber noch nicht nach HELiOS übernommen wurde. Gehen Sie an dieser Stelle sicher, dass der Stand einer Konstruktion, mit dem Sie lokal arbeiten, nicht mit dem Stand der HELiOS-Datenbank "auseinanderläuft".
