Thema: HELiOS für SOLIDWORKS

Zeichnungsfunktionen

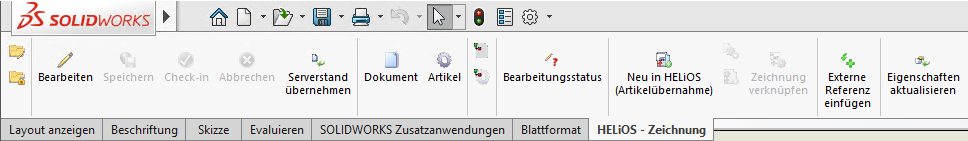

Einige Menüpunkte des HELiOS-Ribbon stehen Ihnen speziell dann zu Verfügung, wenn in SOLIDWORKS eine Zeichnung geöffnet ist.

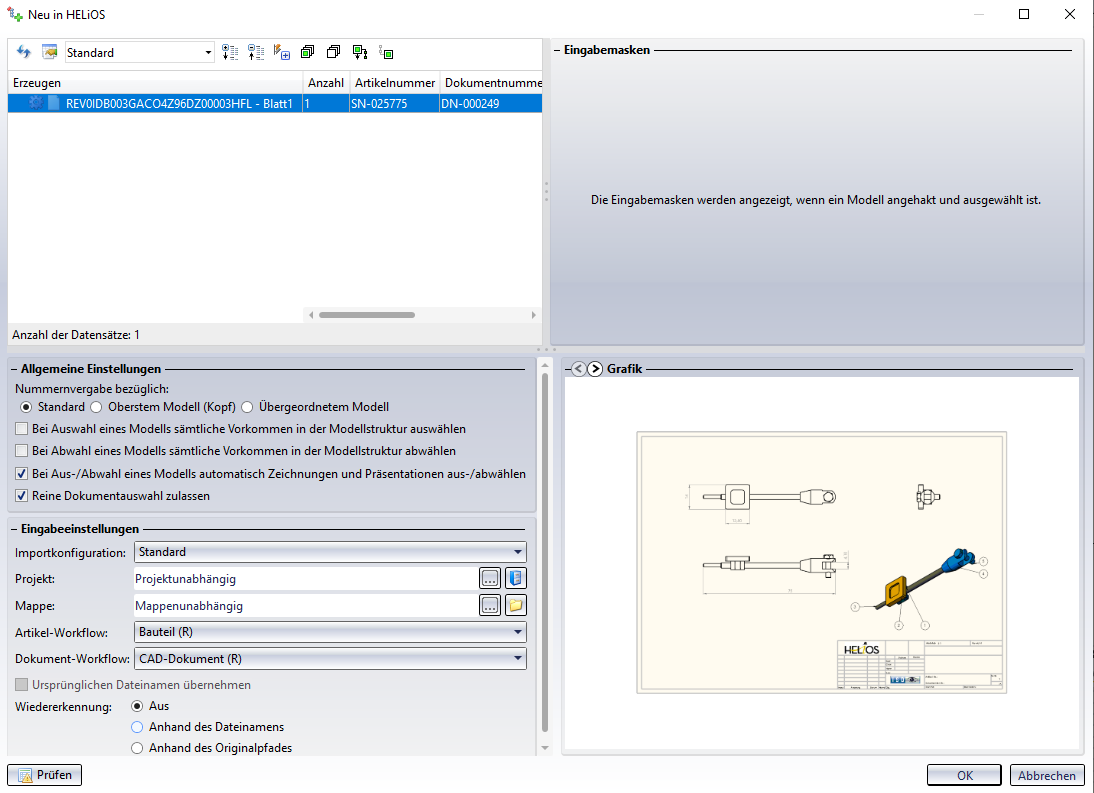

Mit dem Aufruf von Neu in HELiOS (Artikelübernahme) könenn über die Datenübernahme-Funktionalität des Neu in HELiOS-Dialogs zu einer Zeichnung im Dateisystem ein HELiOS-Dokumeent erstellen. Falls vorhanden, wird der Artikel der entsprechenden Geometrie automatischj auch mit der Zeichnung verknüpft (und so das "CAD-Dreieck" hergestellt).

Über die Funktion Zeichnung verknüpfen wiederum können Sie das aktive Zeichnungsdokument mit dem Artikel des Teils aus der Zeichnungsansicht verknüpfen. Dafür muss eine entsprechende Zeichnungsansicht vorhanden sein. Besteht eine solche Verknüpfung bereits, erhalten Sie eine entsprechende Meldung zurück..

Hinweise zu Zeichnungen:

• Wenn Sie in SOLIDWORKS mit aktivierter HELiOS-Kopplung arbeiten, wird beim Ausführen der SOLIDWORKS-Funktion Zeichnung öffnen automatisch die Zeichnung über HELiOS geöffnet. Sind mehrere Zeichnungen verknüpft, erscheint zunächst ein Auswahldialog.
• Beim Laden von geänderten Zeichnungen in SOLIDWORKS erfolgt ein Hinweis, dass das Modell ausgetauscht werden sollte, da die kopierte Zeichnungsdatei noch das kopierte Modell in der alten Version enthält.
• Ist ein weiterer Artikel B mit den Dokumenten verknüpft, so ist nach Änderung des Artikels A der Artikel B mit allen Versionen der Modelle und Zeichnungen verknüpft. Wird nun B nachträglich geändert, so sind alle Dokumente mit beiden Versionen von B verknüpft (wenn die Option Parameter übernehmen gesetzt ist).

HELiOS Teil/ Baugruppe/ Zeichnung
