Thema: HELiOS für Inventor

Installation der HELiOS/ Inventor-Kopplung

Folgende Schritte müssen zur Einrichtung und Aktivierung der HELiOS/ Inventor-Kopplung ausgeführt werden:

• Installation der HELiOS/ Inventor-Kopplung
• Vault-Server
• Session-Verzeichnis
• Integration von Inventor-Verknüpfungen im HELiOS Desktop

Installation der HELiOS/ Inventor-Kopplung

Die Installation der HELiOS/ Inventor-Kopplung geschieht über die HELiOS-Installations-DVD, und kann zusammen mit der Installation des HELiOS Desktop, als auch nachträglich einzeln erfolgen.

Sind Sie im Installations-Dialog von HELiOS zur Stelle Bereit zur Installation von HELiOS 2013 gelangt, können Sie über Erweiterte Einstellungen > HELiOS-Kopplungen die Systeme auswählen, zu denen Kopplungen installiert werden sollen.

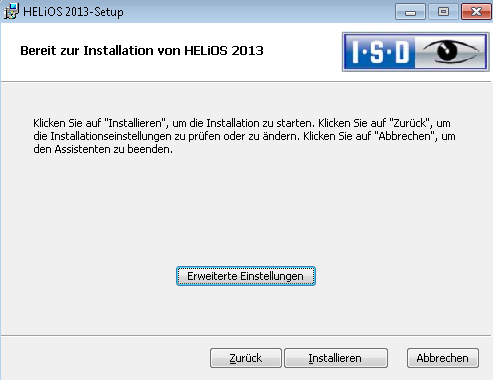

Installationsdialog

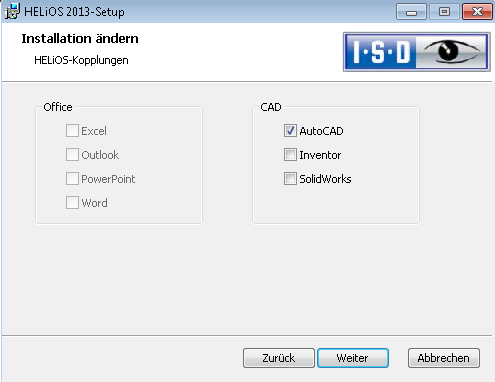

Installationsdialog - erweiterte Einstellungen

Weitere Hinweise entnehmen Sie dem Handbuch Hinweise zur Installation.

Hinweise:

• Voraussetzung für die Installation ist natürlich, dass eine entsprechende Version von Autodesk Inventor in dem System bereits vorhanden ist (in der gleichen Bit-Zahl wie HELiOS).
• Die Installation führt automatisch eine .csv-Datei aus (MultiCAD.csv), durch die Vorlagen für den Betrieb der CAD-Kopplung eingerichtet werden. Wenn Sie mit einer eigenen .csv-Datei arbeiten, so können Sie diese auch nachträglich ausführen. Starten Sie dafür aus dem \Exe\-Verzeichnis Ihrer HELiOS-Installation das Tool HeliosClientConfig.exe, wählen Sie über ... den Auswahlpfad der Datei aus und bestätigen mit OK.
• Im Verzeichnis \templates\Inventor\ Ihrer HELiOS-Installation finden Sie Zeichnungsrahmenvorlagen. Kopieren Sie diese ggf. in ein entsprechendes Inventor-Verzeichnis.

Vault-Server

Damit die Kopplung zwischen Inventor und HELiOS initiiert werden kann, muss ein Vault-Server installiert worden sein. Dies geschieht über einen separaten Menüpunkt der HELiOS Installations-DVD.

Weitere Hinweise finden Sie im Handbuch Hinweise zur Installation.

Der Vault-Server muss danach dann noch im HELiOS-Desktop aktiviert werden. Öffnen Sie dort unter den > HELiOS-Optionen das Menü Datenbank.

Im Reiter Allgemein muss der Eintrag Vault-Server: auf Ja gesetzt werden.

Im Dialog dazu müssen Sie, neben dem zu setzenden Haken bei Vault-Server aktivieren, die Server-Adresse (etwa Rechnername des Systems, auf dem der Vault-Server installiert ist) und den entsprechenden Port (Default: 9000) eintragen.

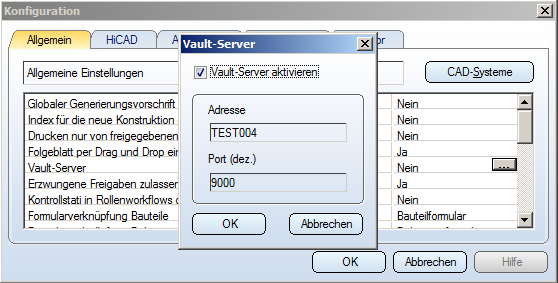

Datenbank Konfiguration: Vault-Server aktivieren

Hinweis: Um sicher zu gehen, dass der Vault-Server wirklich aktiv ist, empfiehlt es sich, HELiOS nach Ändern der Einstellung neu zu starten!

Session-Verzeichnis

In früheren Versionen musste das Sessionverzeichnis zum Arbeiten in Inventor mit Datenbank schon vorher als separates System-Arbeitsverzeichnis auf Ihrer Festplatte angelegt und ausgewählt werden. Dieser Schritt ist inzwischen nicht mehr notwendig. Stattdessen werden Sie beim ersten Start von Inventor nach der Aktivierung der HELiOS-Kopplung, nachdem Sie sich als HELiOS-Benutzer angemeldet haben, in einem Dialogfenster aufgefordert, ein Session-Verzeichnis auszuwählen.

Es empfiehlt sich hier, den vorgeschlagenen Default auszuwählen. Über Verzeichnis auswählen können Sie allerdings auch ein anderes wählen, sollte dies aus irgendeinem Grund notwendig oder gewünscht sein. Verlassen Sie den Dialog mit Beenden.

Über das Session-Verzeichnis nimmt der Vault-Server zwischen Datenbank und Client-Rechner die Übergabe von HELiOS-Daten zur Bearbeitung in Inventor vor. Weitere Informationen hierzu finden Sie unter Konfiguration der lokalen Session.

Integration von Inventor-Verknüpfungen im HELiOS Desktop

Im HELiOS Desktop werden über > HELiOS-Optionen >Datenbank in der Registerkarte Inventor die Verknüpfungen zwischen HELIOS und Inventor definiert.

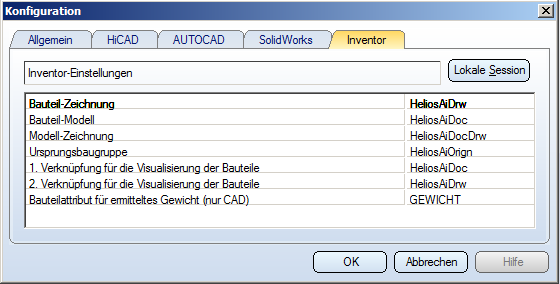

Datenbank Konfiguration > Inventor

In der Konfiguration wird z.B. auch dasAttribut Bauteilattribut für ermitteltes Gewicht zugewiesen.
