Hinweise zur Arbeit mit Ersatzobjekten

Die Inventor-Funktion Abgeleitete Ersatzobjekte erstellen erzeugt für Unterbaugruppen der ersten Stufe jeweils ein Ersatzbauteil (IPT-Datei), welches in der übergeordneten Baugruppe als Ersatzobjekt gekennzeichnet und in einer vereinfachten Detailgenauigkeit dargestellt wird .

Beim Arbeiten mit Ersatzgeometrien ist in Bezug auf HELiOS folgendes zu beachten:

Baugruppen und Ersatzgeometrien sollten sowohl beim Speichern in die HELiOS-Datenbank über

Neu in HELiOS, als auch beim Aufruf von

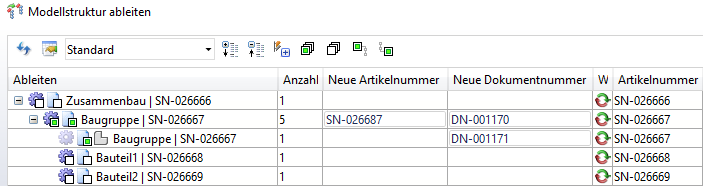

Modellstruktur ableiten nicht separat ausgewählt, sondern immer gemeinsam übernommen werden. Dies gilt auch für das Vorkommen mehrerer Ersatzobjekte.

In der Strukturdarstellung werden die Ersatzobjekte dabei mit dem Icon

gekennzeichnet.

Wenn ein Ersatzobjekt z.B. ohne die zugehörige Baugruppe in einem anderen Zusammenbau verbaut ist, kann es an einer weiteren Stelle ohne eindeutigen Kontext nicht ohne Probleme übernommen werden.

Das Ersatzobjekt erhält bei der Übernahme in die Datenbank oder der Ableitung der Modellstruktur automatisch den selben Artikelstamm wie die zugrunde liegende Baugruppe.

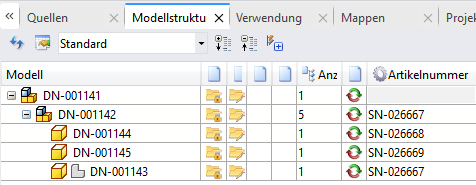

Das Ersatzobjekt wird danach auch in der Modellstruktur der Dokumentstammdaten angezeigt.

Weitere Hinweise:

Eine Übernahme von Baugruppen ist nur mit voller Detailgenauigkeit möglich. D.h., falls die Baugruppe Verweise auf Ersatzobjekte enthält, werden diese entsprechend in der Struktur visualisiert

Wenn Ersatzobjekte vorkommen, werden diese beim Aufruf von Neu in HELiOS bzw. bei der Ableitung kurz geladen, was für den Benutzer sichtbar ist.

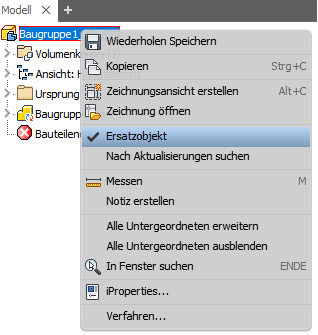

Wird ein allgemeines Bauteil als Ersatzobjekt gekennzeichnet, dann deaktiviert Inventor sämtliche Verknüpfungen. Die entsprechenden Abhängigkeiten werden bei der Übernahme des Ersatzobjektes nach HELiOS nicht angezeigt, was zu einem Problem werden kann, sollte die die Eigenschaft als "Ersatzobjekt" für das Bauteil später wieder deaktiviert. Dieser Anwendungsfall wird nicht von HELiOS unterstützt.

Die Indizierung von Ersatzobjekten wird aktuell noch nicht unterstützt.

Beachten Sie außerdem, dass Aktualisierungen beim Laden bzw. über Aufruf der Funktionen Serverstand übernehmen (alle) nur für die aktuell "sichtbaren" Bauteile greifen. Konkret bedeutet das u.a., dass Unterteile einer Baugruppe, die aktuell als Ersatzobjekt geladen wurden, nicht zur Aktualisierung angeboten werden.
