Thema: HiCAD Stahlbau
Baugruppen
Für die Treppe wird eine Baugruppe mit der Sachnummer Treppenaufgang angelegt. Diese ist unterteilt in die Baugruppen Zubehörteile und Segmente. Die Baugruppe Zubehörteile enthält sämtliche Verschraubungen, die Baugruppe Segmente die Profile und Bleche für Wangen, Stufen und Podeste einschließlich der Schweißnähte. Bei Treppen mit einem Zwischenpodest gibt es zwei Baugruppen mit dem Namen Segment, einer für die Komponenten vom Antritt bis zum Zwischenpodest (inkl.) und eine für die Komponenten bis zum Austritt.
Feature

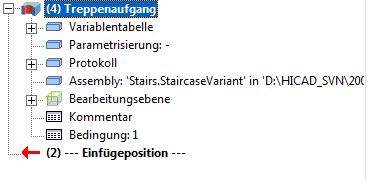

Das Feature-Protokoll einer Treppe hat den Namen Treppenaufgang.
Nachbearbeiten von Treppen
Zur Nachbearbeitung einer mit dem Treppenkonfigurator erzeugten Treppe doppelklicken Sie auf den Eintrag Treppenaufgang im Feature-Protokoll.
Verwendungsart der Baugruppen
Den Baugruppen der Treppe werden folgende Verwendungsarten zugeordnet:
Baugruppe | Verwendungsart |
---|---|
Treppenaufgang | Treppenaufgang |
Segment | Treppensegment |
Wange | Wange |
Stücklistenrelevanz der Baugruppen
Die Stücklistenrelevanz für die vom Treppenkonfigurator zu erzeugenden Baugruppen kann im Konfigurationsmanagement (isdconfigeditor.exe) unter Stahlbau > Produkte > Treppe festgelegt werden und zwar getrennt für
Die Defaulteinstellung ist:
Wenn Sie die Stücklistenrelevanz der Komponentenbaugruppen hier deaktivieren, dann werden vom Treppenkonfigurator auch keine Baugruppenhauptteile definiert.
Aktualisieren/Ändern von Treppen
