Thema: HiCAD Stahlbau

Gewendelte Treppe

Andockfenster Bauwesen-Funktionen > Stahlbau > Treppen+Geländer > Treppe

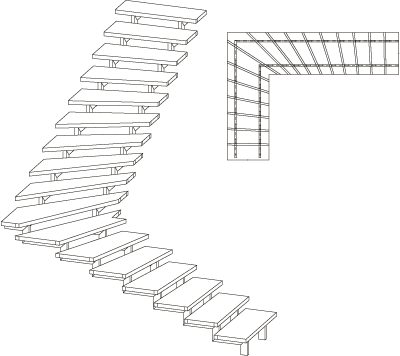

Im Unterschied zu geraden Treppen entstehen bei gewendelten Treppen gerade und verzogene Stufen.

Verzogene Stufen haben in der Lauflinie den Antritt der geraden Stufen. An der Innenwange ist der Antritt kleiner, an der Außenwange größer. Die Maße ändern sich von Stufe zu Stufe.

Voraussetzung für die Erzeugung einer gewendelten Treppe ist eine in der Konstruktion vorhandene Skizze für die Treppenlochkontur. Zur Erzeugung der entsprechenden Skizze verwenden Sie die Funktionen der Registerkarte Skizze. Ist die Skizze vorhanden, dann rufen Sie die Funktion Treppe auf, und aktivieren Sie die Registerkarte Gewendelte Treppe.

So gehen Sie vor:

1. Konstruieren oder laden Sie die Skizze für die Treppenlochkontur.

2. Aktivieren Sie die Funktion Treppe. Das Dialogfenster Treppen wird angezeigt.
3. Legen Sie auf der Registerkarte Gewendelte Treppe die Treppenparameter fest. Dies sind:
4. die Höhenkote für den Antritt, den Austritt und den Rohfußboden
5. der Treppentyp,
6. die Art des An- und Austritts,
7. der Wangen- und Stufentyp,
8. Angaben zum Treppenloch sowie zu den Holmen, Wangen und Stufen.

4. Haben Sie alle Einstellungen vorgenommen, dann verlassen Sie das Fenster mit OK.
5. Identifizieren Sie die Skizze für das Treppenloch.
6. Die möglichen Steigungsvarianten für die Treppen werden angezeigt. Wählen Sie die gewünschte Variante aus.
7. Klicken Sie auf Einbauen, um die Treppe zu erzeugen.

Hinweise:

• Das Dialogfenster Treppen ist immer mit den zuletzt angegebenen Werten vorbelegt.
• Die gewendelte Treppe wird als Baugruppe mit der Bezeichnung (Sachnummer) WTREPPE eingebaut.
• Allen eingebauten Treppen wird automatisch eine Treppenkennung zugeordnet und die Treppendaten werden mit der Konstruktion gespeichert. Dadurch können Treppen mit der Funktion Treppe ändern auch später jederzeit geändert werden. Die Dialogfenster sind dann mit den Daten der identifizierten Treppe vorbelegt.
