Gerade Treppe - Steigungsvarianten

Andockfenster Bauwesen-Funktionen >Stahlbau > Treppen+Geländer > Treppe

Wenn Sie die Registerkarte Gerade Treppe mit OK verlassen, fordert HiCAD Sie in Abhängigkeit von der gewählten Treppenlochbegrenzung auf, den Antritt und/oder den Austritt zu identifizieren. HiCAD ermittelt automatisch alle möglichen Steigungsvarianten Ihrer Treppe und bietet Ihnen diese zur Auswahl an. Die Anzahl der angezeigten Varianten hängt von den Einstellungen für Treppen ab.

Sie wählen eine Variante, in dem Sie auf die entsprechende Schaltfläche Anzahl Steigungen ... klicken.

Zu jeder ermittelten Variante werden Treppeninformationen angezeigt, die als Richtlinie für eine gute Begehbarkeit der Treppe gelten.

• Auftritt  (a)
  Stufenbreite minus der Unterschneidung
• Steigung
  Höhe von Stufe zu Stufe
• 2s  + a
  Steigung (s) und Auftritt (a) stehen in einem bestimmten Verhältnis zum Schrittmaß des Menschen. Für eine gute Begehbarkeit einer Treppe gilt ein Wert um 630.
• Steigungswinkel
  Für eine gute Begehbarkeit einer Treppe gilt ein Wert zwischen 30° und 45°.
• Steigungsverhältnis
  Das Verhältnis von Steigung und Auftritt s : a soll zwischen 1:1,73 und 1:1 liegen.
• Abstand  zum Antritt
  Diesen Wert können Sie nachträglich ändern. Der Wert ist so vorgegeben, dass der Abstand zum Antritt dem Abstand zum Austritt entspricht. Geben Sie – falls gewünscht   - den neuen Wert ein. Klicken Sie auf Vorschau. HiCAD überprüft den eingegebenen Wert und gibt gegebenenfalls eine Fehlermeldung aus.

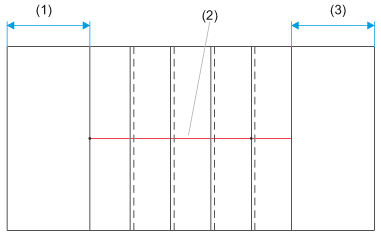

Treppenkontur mit Stufen (Draufsicht), (1) Abstand Antritt, (2) Lauflnien, (3) Abstand Austritt

• Treppendaten
  Sie gelangen zurück zur Eingabe der Treppenparameter und können dort ggf. Änderungen vornehmen.
• Vorschau
  Es wird eine Vorschau der Treppe angezeigt.
• Einbau
  Die Treppe wird unter Berücksichtigung der von Ihnen eingegebenen Daten eingebaut.
